PA谐波平衡仿真时遇到的问题。
05-08

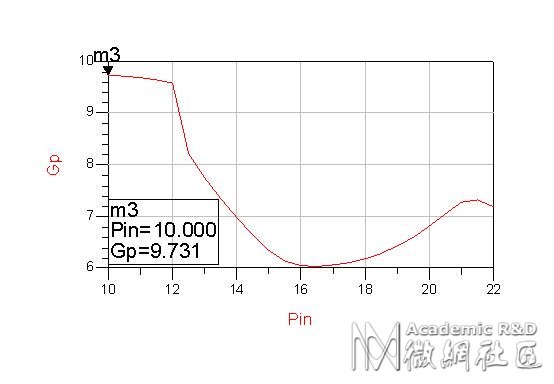

用ADS做谐波平衡仿真时,增益有时会随着输入功率的变化而出现不规则变化(如附件中图形所示),有时会出现随着Pin的增大而变大,这会是什么原因?
除了模型有问题外,还有没可能有别的原因呢?
第一个图还感觉有点像,像压缩点的形状,第二个图感觉状态完全不对
ADS仿真功放,那个功放的模型是在功放的非工作状态下得出的,那个模型不怎么准,只可以仿真出个大概的形状
压缩点形状增益会随着Pin增大出现小幅增大然后再下降吗?
不会,呵呵,在功放的线性区,那个增益是基本不变的,我个人觉得,在ADS里面仿真功放不怎么准确,只起个大概的判断
个人认为最好先检查一下大信号下稳定性问题。
Pin指的是什么功率?信号源提供的功率还是功放输入功率?
Gp是operational gain还是available gain?
收到,谢了!
Pin只是输入信号的功率,Gp是整个电路的增益大小。
请教下怎样仿真大信号下的稳定性?
1:你栅格打的太小了0.05一格。
2:第一副图应该是增益扩张,跟PA工作点有关,是因为小信号的时候PA还未完全打开。
调节栅压试试,应该会有效果
