Hfss 仿真中的轴比怎么看？

生成二维坐标图的时候，可以设置横坐标和纵坐标的

谢谢，我输出的横坐标要么是phi要么是theta，但怎么设横坐标为频率轴啊?在哪设?麻烦了！

你可以把你的设置贴图传上来

C:\Documents and Settings\Administrator\桌面

下班了
明天再来给你看吧
把图形再重新传一下

帮忙看一下，要想横轴为频率轴怎么设?谢谢

谢谢啊！

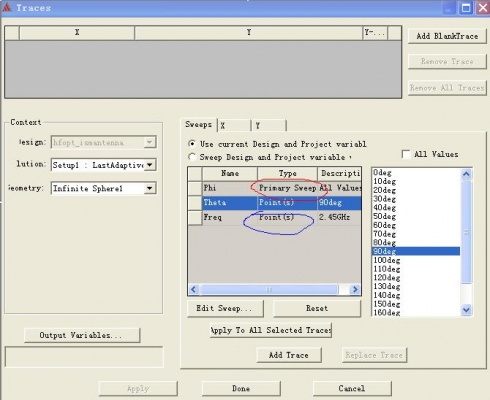

如下图，把蓝色圈圈的选项换成红色圈圈的，primary sweep表示第一扫描

LZ 可以了么?

点击进入X项里，试试改为frequence，默认好像是角度theta

首先谢谢大家啊，我按下边设的，怎么出来的竖的直线点啊，不是曲线啊?再请教一下该怎么办。

frequence里的all values 只有2.45Ghz，是不是这里的问题啊?它只扫描这一个频率点，好像还不是只这么简单。麻烦大家了！

知道了，把solution中选中sweep就行了，谢谢大家了啊！

顶顶顶！

不错。不错。学习一下

不错，值得学习。

小编很负责啊

救命大侠，感谢感谢

真·给力！

真·给力！

顶小编，困扰两天的问题了 ，论坛里都是神呀
