关于一款插件单边天线的仿真问题
05-08
Lump Port的设置需要箭头从某个perfE指向另外一个perfE。我怀疑是你的箭头方向不对。

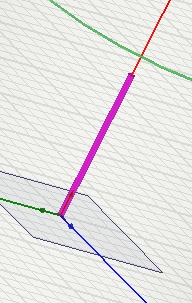

红色部分为天线,长度约为38.8mm,材质为copper

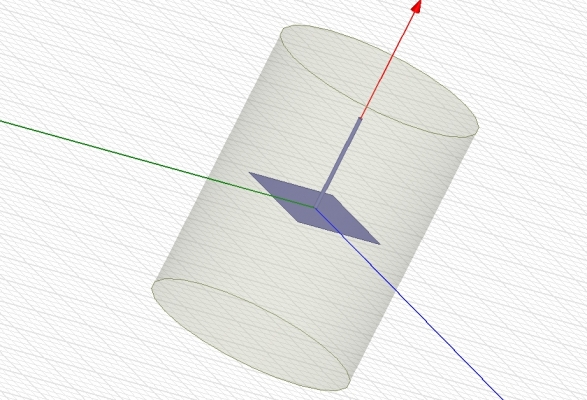

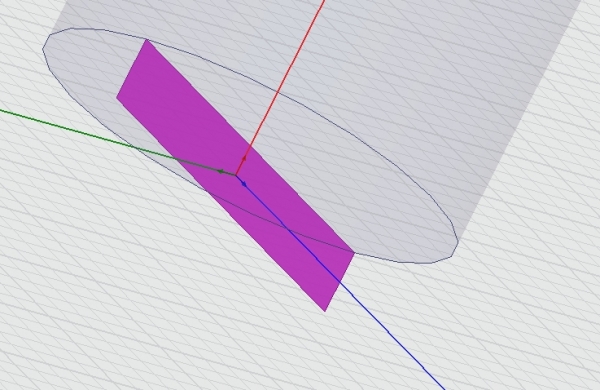

下图中红色部分为接地板,材质也为copper
而在接地板与天线之间,我则放了一个集总参数的激励点

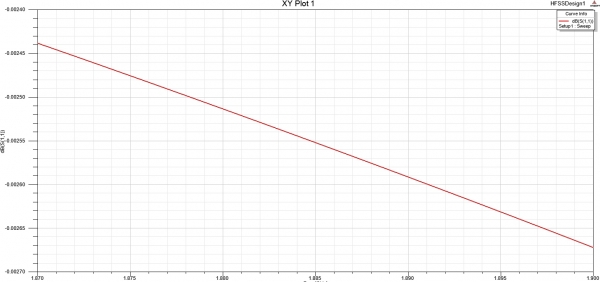

但是实际测试出来,结果却并不理想,S11的图为
自己怀疑可能是激励设置错误了,但是不知道应该如何设置这种天线的激励呢》
最近在使用HFSS进行一种插件的单极子天线的仿真时遇到一点问题,仿真后发现该单极子天线的回波损耗很大,S11基本上接近与0dB,不知道有没有哪位大哥大姐有用过,指导一下?这个是整体的图:
红色部分为天线,长度约为38.8mm,材质为copper
下图中红色部分为接地板,材质也为copper
而在接地板与天线之间,我则放了一个集总参数的激励点
但是实际测试出来,结果却并不理想,S11的图为
自己怀疑可能是激励设置错误了,但是不知道应该如何设置这种天线的激励呢》
