ADS中的相关测量函数求解释

05-08
应该是freq2+(-freq1)这样理解,freq3对应(-1,1,0)中的0。freq1对应-1次,freq2对应1次。负号对应求减。一定要一一对应。

谐波应该是正的,怎么会有-1呢,还有,图中只定义了freq1和freq2,你的意思是默认LO_freq是freq3?还是不太明白,能就图解释的详细点嘛?谢谢

-1,1,0对应 harmanic balance 中freq1 freq2 freq3 的次数(一定是一一对应啊)
-1,2,-1 也是如此

没有人知道吗?自己先顶一个

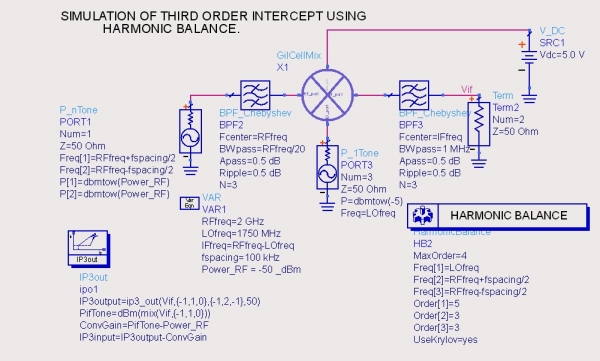

是一个测量Mixer的输出三阶截断点的函数,相关参数如图中;我就是想问问三阶截断点计算控件的那几个大括号里的数组是什么意思?查了ADS的函数库,没看明白,求高手解释,我感觉这个很重要,否则一直是COPY别人的。在此谢过
