LineCalc计算微带耦合器参数

现在需要用一对称耦合器用做功分器，功分比13dB，想要得到具体微带线宽及线长，请问下LineCalc里面的参数该如何设置?
特性阻抗Z0=50ohm
奇模特性阻抗和偶模特性阻抗应该设置为多少?
C_DB是否=13?
E_Eff是什么意思?
本人对微波理论不是很了解，希望好心人帮忙，不胜感激．

lz，你应该先看看微波工程这本书，里面有很明确的解释。
C_DB,不知道是不是耦合度，coupler=10lg(p1/p3), ＝－20lg(beta)

E_Eff是指有效的电学长度（角度单位）
linecalc的详细资料，请看http://eesof.tm.agilent.com/docs/adsdoc2005A/pdf/linecalc.pdf

ZE Zeven 即耦合线偶模阻抗
ZO Zodd 即耦合线奇模阻抗
Z0 指耦合线端接传输线特性阻抗（一般为50欧）
C_DB 用dB表示的耦合度 C(dB) = 20log10 [(ZE-ZO)/(ZE+ZO)]
E_eff 耦合线有效电长度，单位 度。
Hu 是指微带线上部空间高度
Mur Relative permeability；相对渗透性?不用管它。
计算耦合线时，只需按设计参数和板材条件设置即可，其中Z0选定后，ZO，ZE是自动计算出的。点击上箭头，
软件即会给出耦合线的物理尺寸，即W线宽、S耦合线间距、L耦合线长度。

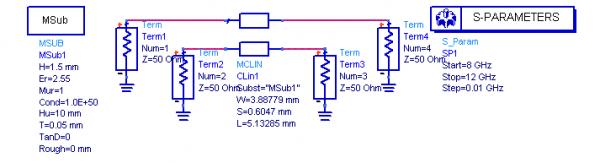

可用下图所示方法，用ADS进行验证。

permeability就是磁導率

Mur 就是μ
