Din型接头 的“7/16”代表什么尺寸?

05-08

Din型接头 的“7/16”代表什么尺寸?

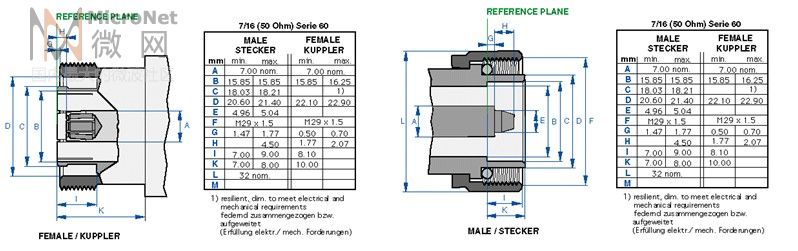

答:同轴线(包括接头)的阻抗是由内导体的外径、外导体的内径及内部介质材料来决定的,计算公式:R=60×ln(D/d)/ε。“7/16”指D头内、外导体的直径比,如下图:




Din型接头内径=7.00mm,外径=15.85mm ,近似7/16。只要是50Ω空气介质接头均符合7/16的要求,包括N型接头。因此实际作业时,内外导体的不能有损伤及变形,否则会影响阻抗。

接头尺寸越小,使用频率越高。

不错啊!学习一下啊!

小编讲解的不错,学习了,顶小编

小编,阻抗公式应该是Z=【60/(√ε)】*Ln(D/d)吧?

你的公式与小编的公式差别在于ε是否开方,用实际例子检验了一下,好像是需要开方的。
