教你如何在CST中做网格收敛性分析
05-08
在相差较大的的网格设置下得到不同的结果,如果这些结果吻合的非常好,则说明仿真结果的稳定性和可信程度较高。如果能用完全不同的求解方法得到一致的结果,比如有限积分求解、有限元求解和传输线矩阵求解结果相同,则几乎可以确认仿真的准确性。
下面主要介绍网格收敛性分析设置,从而确保仿真的稳定性和准确性。

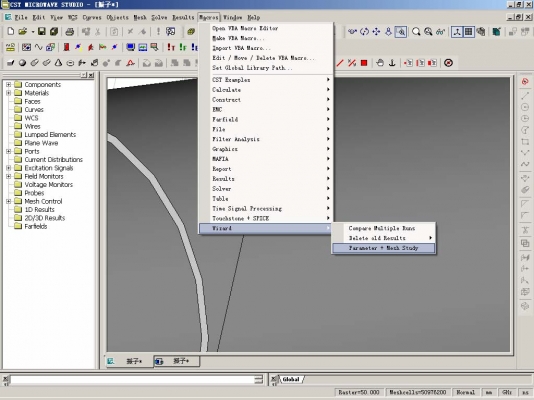

1) 请选择 Macros → Wizard → Parameter + Mesh Study

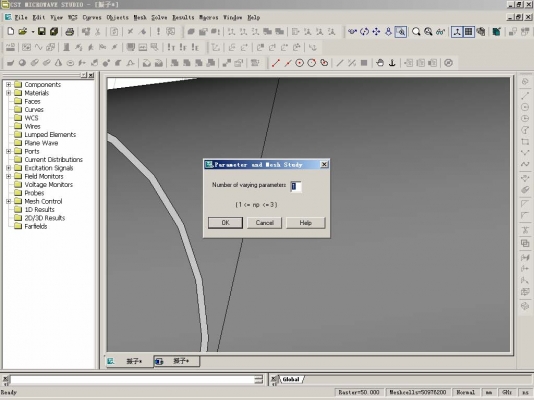

2) 输入变化参量的个数,这里只用网格变量,故输入 1 即可。
3) 选择输入网格的变化范围和步长。

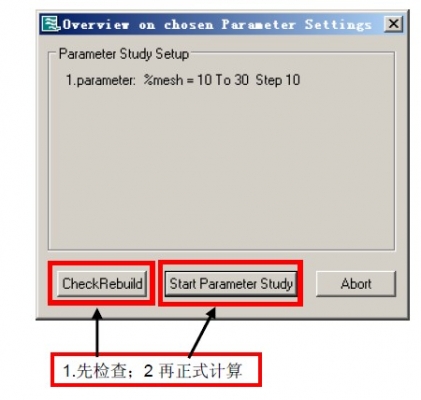

4) 点击 Start Parameter Study 进入下一步

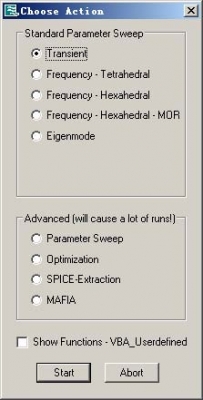

5) 选择所需的求解器,默认为时域求解”Transient”
下面主要介绍网格收敛性分析设置,从而确保仿真的稳定性和准确性。
1) 请选择 Macros → Wizard → Parameter + Mesh Study
2) 输入变化参量的个数,这里只用网格变量,故输入 1 即可。
3) 选择输入网格的变化范围和步长。
4) 点击 Start Parameter Study 进入下一步
5) 选择所需的求解器,默认为时域求解”Transient”
到这里就完成了网络收敛性分析前面的相关设置了,点击“Start”开始做网络收敛性分析,至于其它选项的功能,大家可以尝试摸索下,如有疑问可查看帮助文档。
欢迎大家制作新手系列教程,我们会给予相应奖励,我们支持原创教程贴
很好的教程,支持原创
谢谢,学习了,呵呵
是啊,原创哈。在这受益了。非常感谢00d44
在这受益了。非常感谢00d44
谢谢小编
好东西!学习~
感谢管理员啊,另外我想问下:学好这个软件,需要有哪种算法的基础,还是需要FDTD\FEM等各种方法的基础呢?
