圆方波导过渡，两端均匀波导长度变化严重影响结果？

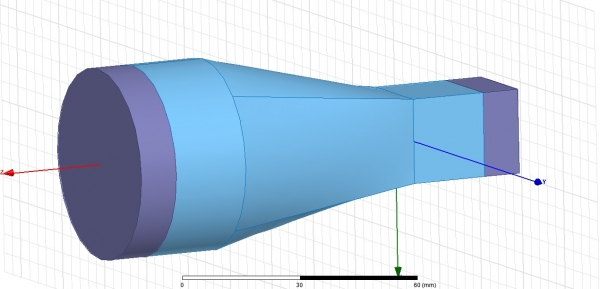

大家好，圆方波导渐变过渡，两端各加一段均匀波导，如下图，均匀波导长度变换对结果影响很大，有的甚至会出现谐振点。波导激励按照HFSS帮助文档应该是无限延伸的一段均匀波导，请问如何解决，谢谢。

波导段的长度尽量长吧，你端口地方是怎么处理的?

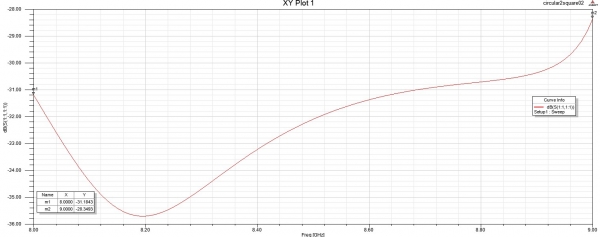

端口均匀部分各加了1/4个导波波长，结果很好，再加长就出现谐振了，是过渡带设计的不够长吗，是在cst里Loft操作实现的。端口是普通的波导激励。

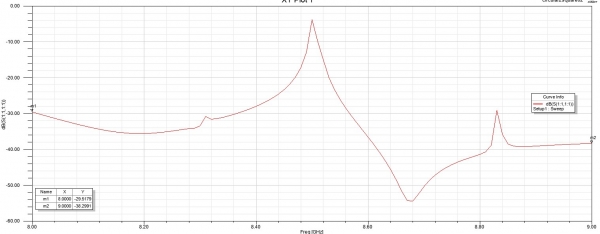

出现谐振点

原则上，你加长两边的波导是不应该有影响的，你再加长试试看

原则上，你加长两边的波导是不应该有影响的，你再加长试试看

我也碰到这种问题，正需要高手帮忙。
我最近在模拟信号由同轴SMA馈入后连接到PCB板上的微带线。
在10GHz前S21和VSWR还不错，但模拟到10G到50G之间，出现了很多谐振峰。

你端口设在什么地方呢?小编可以把模型放上来看看，我最近也在做这个东西，共同研究下。

也许说明方圆变换段激发了高次模，均匀波导的长度变化时，高次模逐渐消逝
端口多加几个mode，看看S曲线不正常的时候，有没有高于-20dB的高次模存在

求解，相同的问题。不知小编看没看两个端口电场的极化方向是否一致?
