采用hfss仿真辐射方向图,不同的端口其值不同
05-08

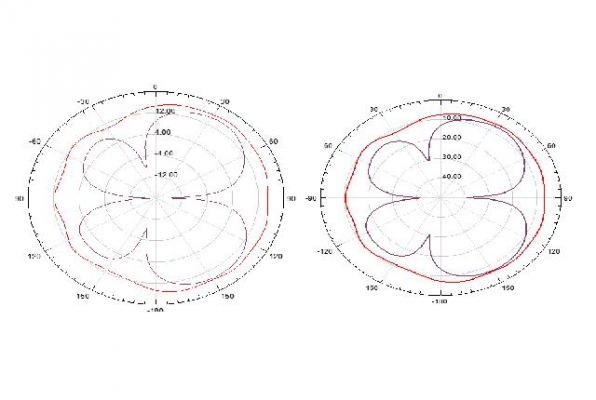

请问各位大牛,我在用hfss仿真radiation pattern的时候,采用了driven terminal和driven modal两种方式,其s参数都相同,但是在研究Etheta和Ephi的辐射方向图的刻度时,driven terminal 基本都在零以内,而driven modal大于10,而单位都是db,不知道到底是怎么回事,到底该信哪个?
应该是driven modal吧?我一直用这种模式
driven terminal模式一般用在分析差分馈电和差模上。如果你的模型不是差模馈电,建议直接用Driven Model就可以了。
