HFSS中如何增加多个模型的数据进行参照对比
05-08
为了研究两个不同天线模型的区别,我们需要将两者的VSWR或者RL放在一个图中做对比研究:
方法如下:

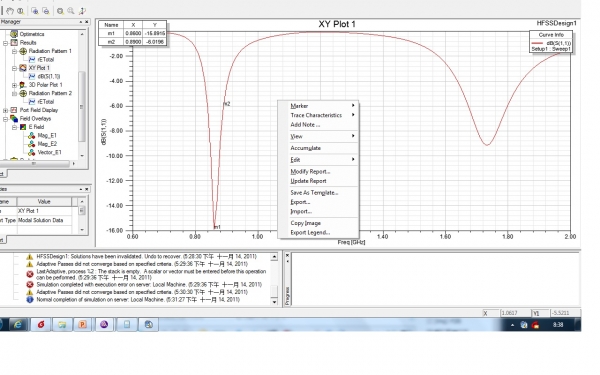

在RL里右键,
会有export,就是先把该数据以CSV格式保存下来。等会我们再把它调用到另一个RL图里即可。

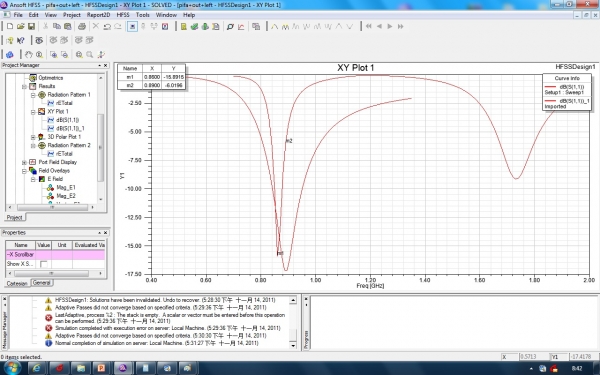

然后在另一个你需要看的RL里右键,import中选中你刚才保存的CSV格式文件,如下图,就可以得到两个数据在一起的图档了,这样就非常方便很多时候的对比分析。仅供参考。
方法如下:
在RL里右键,
会有export,就是先把该数据以CSV格式保存下来。等会我们再把它调用到另一个RL图里即可。
然后在另一个你需要看的RL里右键,import中选中你刚才保存的CSV格式文件,如下图,就可以得到两个数据在一起的图档了,这样就非常方便很多时候的对比分析。仅供参考。
