微带天线的馈电建模
05-08
请问微带天线同轴馈电,探针的半径一般设置为多少?还有接地板开口的半径是多少?有例子更好,谢谢了~
最好是使用标准的同轴线的线径,市面上有很多规格,根据你天线的安装需要选一种就好了。
fullbook上面有probe patch的例子,也是同轴线馈电的,小编可以参考一下那个
恩 谢谢
最一般的SMA接头内径1.3mm,外径4.1mm,中间介质Teflon。
接头手册一般只给出接头的结构连接尺寸,电尺寸不一定会给全。
所以我一般都是根据微带线的宽度,和接头手册里的尺寸确定内径,而由于一般接头的特性阻抗都是50欧姆,所以外径是可以直接算出来的。
可以买一个实际的同轴来量一下尺寸就可以了,中间介质一般都是Teflon,介电常数2.2,损耗0.001

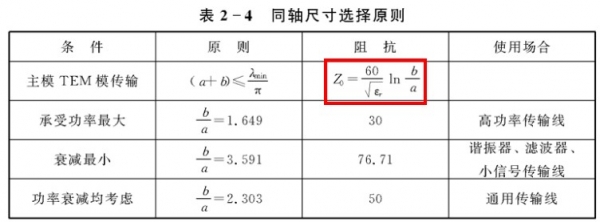

下图给出内外径计算公式,及选择方法
