ISM频段医疗领域微波功放解决方案
05-08
一、MRI射频功放
作为磁共振成像设备中射频系统重要的组成部分，射频功放在发射通道中发挥着重要作用。高效率，高线性，高可靠性以及高功率是射频功放最重要的技术指标。我们采用先进的LDMOS半导体器件，实现宽范围输入信号下的高线性度；工作于class AB 状态的功放实现高效率和高功率的完美结合；精湛的生产工艺、完善的测试流程和质量管理体系保证每个产品的高可靠性。
高场核磁共振成像系统射频功放：
低场核磁共振成像系统射频功放：

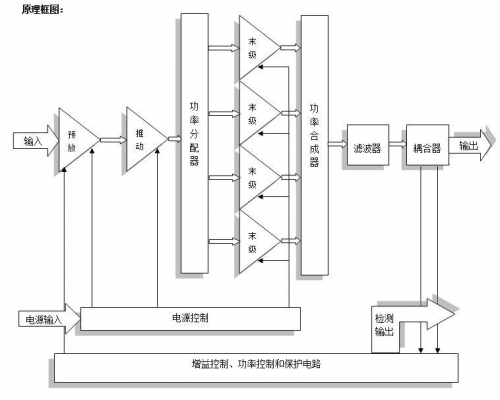

MRI射频功放由驱动功放、数控步进衰减器、末级功放、输入和输出功率检测电路、多功能自动控制电路组成。功率放大器中设置有一个多功能控制保护电路。多功能控制保护电路由三部分组成：检测、采样保护、MCU控制。多功能控制保护电路保证固态功率放大器的可靠稳定工作，在输入信号过大、过热、开路、短路、过流情况下保护功放，并提供功放的工作状态。当确认故障排除后，可通过远程恢复，推动功率放大器自行启动进入工作状态。
特性：
二、肿瘤热疗机微波固态源
肿瘤微波热疗机是一种全新的“绿色”非接触式治疗方法，利用微波的热效应将病灶组织加热到一定温度，从而杀死癌细胞而不损伤正常细胞。不同的频率在人体组织中穿透的距离也不一样，达到的治疗效果也有差异，常用的频率有40.68MHZ，433MHZ，915MHZ，2450MHZ。一直以来，因为价格的优势磁控管做为微波源在肿瘤热疗机中占主导地位，随着对产品可靠性、高安全性要求的提高，微波固态源其特有的优势已经日益凸显并被认可。

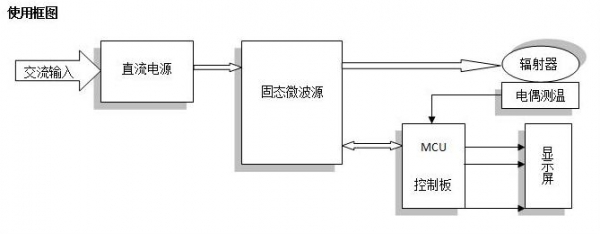

热疗机固态微波源是专业应用于各种频段医用肿瘤热疗机的固态微波设备。采用全固态微波功率器件，分不同功率等级，并实现功率任意调节；PLL锁相环技术，频率稳定度高；拥有完善的保护电路，适用于不同驻波比的负载；MCU全方位检测和控制模块状态，RS485通讯协议，更方便的实现对模块状态的检测、显示和控制。
特性
应用于各种肿瘤热疗机、皮肤类热疗设备和热疗美容设备
三、等离子体微波固态源
微波等离子体相对于直流放电和射频放电有着明显的优势，密度高、电离度高，有更高的电子温度，且可在多种气压条件下进行。微波激励等离子体已经广泛应用于物质检测的光、色 谱分析仪，等离子切割，喷涂，刻蚀，表面清洗，照明等。
在微波等离子体应用中，对固态源和负载的适应能力要求苛刻，在启动时，等离子体还未形成，相当于负载呈开路状态，随着等离子体的逐渐形成，负载状态趋于好转。因此，能否适应负开路是固态源的一个重要指标，我们的固态源采用特有的技术方案和健壮性好的功率器件，完全能适用负载不断变化的应用。

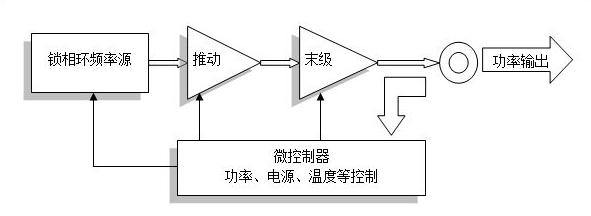

等离子体微波源采用全固态器件，由振荡电路、前置放大器、数控衰减器、推动功率放大器、末级功放、正向和反向功率检测电路、MCU处理电路组成。通讯接口采用DB15，能实现手动控制和自动控制的随意选择，功率检测，反射功率检测，模块各部分工作状态都通过RS485接口输出，方便客户诊断和排除使用过程中的故障。
特性
微波等离子灯——是微波等离子体固态源的一个最主要的应用，它是一种新型的光源：由开关电源、微波固态源、谐振腔、灯泡五部分组成。拥有绿色光源的称号，有高显色性，光谱特性好，因为采用无极灯泡，使用寿命长，光衰小，采用独特的控制方式，低功耗，能效高。
作为磁共振成像设备中射频系统重要的组成部分，射频功放在发射通道中发挥着重要作用。高效率，高线性，高可靠性以及高功率是射频功放最重要的技术指标。我们采用先进的LDMOS半导体器件，实现宽范围输入信号下的高线性度；工作于class AB 状态的功放实现高效率和高功率的完美结合；精湛的生产工艺、完善的测试流程和质量管理体系保证每个产品的高可靠性。
高场核磁共振成像系统射频功放：
- 功率等级，1KW、3KW、5KW、6KW
- 频率范围，5MHZ-30MHZ，30-60MHZ
- 可靠的保护功能，输出驻波异常保护，输入功率异常保护
- 低成本，小尺寸，3UU机箱
- 高线性度，高可靠性，平均无故障时间大于20000小时
- 低噪声，低相位误差
低场核磁共振成像系统射频功放：
- 功率等级，50W、100W、200W、300W、500W
- 频率范围，10MHZ-30MHZ
- 保护，输出驻波保护，输入功率保护，过温保护
- 小尺寸，低成本
- 高线性度，高可靠性，平均无故障时间大于20000小时
- 低噪声，低相位误差
- 精准的门控，延迟小于100nS
MRI射频功放由驱动功放、数控步进衰减器、末级功放、输入和输出功率检测电路、多功能自动控制电路组成。功率放大器中设置有一个多功能控制保护电路。多功能控制保护电路由三部分组成：检测、采样保护、MCU控制。多功能控制保护电路保证固态功率放大器的可靠稳定工作，在输入信号过大、过热、开路、短路、过流情况下保护功放，并提供功放的工作状态。当确认故障排除后，可通过远程恢复，推动功率放大器自行启动进入工作状态。
特性：- 门控精准，时间小于100nS
- 频响特性好，0.1dB不平度（偏离中心频率200KHZ）
- 输入信号幅度过大，电路保护
- 输入输出相位变化小于10度
- 输出驻波比最大3.0
- 谐波：二次谐波优于25dB，三次谐波优于15dB
- 噪声:150dBm/Hz （底噪）， 80dBm/Hz （非底噪）
- 控制和显示：MCU控制，RS232通讯协议
- 功率正、反向检测
- 过温、过流、过载保护
- 功率稳定度：0.5dBm/3000H
- 平均无故障时间：＞＞30000小时
二、肿瘤热疗机微波固态源
肿瘤微波热疗机是一种全新的“绿色”非接触式治疗方法，利用微波的热效应将病灶组织加热到一定温度，从而杀死癌细胞而不损伤正常细胞。不同的频率在人体组织中穿透的距离也不一样，达到的治疗效果也有差异，常用的频率有40.68MHZ，433MHZ，915MHZ，2450MHZ。一直以来，因为价格的优势磁控管做为微波源在肿瘤热疗机中占主导地位，随着对产品可靠性、高安全性要求的提高，微波固态源其特有的优势已经日益凸显并被认可。
热疗机固态微波源是专业应用于各种频段医用肿瘤热疗机的固态微波设备。采用全固态微波功率器件，分不同功率等级，并实现功率任意调节；PLL锁相环技术，频率稳定度高；拥有完善的保护电路，适用于不同驻波比的负载；MCU全方位检测和控制模块状态，RS485通讯协议，更方便的实现对模块状态的检测、显示和控制。
特性
- 频 率 ：2450MHZ、915MHZ、433MHZ、40.68MHZ
- 频率稳定度高
- 输出功率可以连续调节 ，稳定度高
- 驻 波 比 ：Max3.5
- 谐 波 ：＞30dBc
- 供电方式：交流220V或者直流
- 冷却方式 : 强迫风冷
- 控制和显示：MCU控制，RS485通讯协议
- 手动启动，低电平有效
- 功率正、反向检测
- 过温保护，机箱内温度超过50度，实现自动关机。
- 过载保护，负载驻波大于3.5时，实现自动关机。
- 过电流保护，整机电流异常时，实现自动关机。
- 平均无故障时间：＞＞30000小时
应用于各种肿瘤热疗机、皮肤类热疗设备和热疗美容设备
三、等离子体微波固态源
微波等离子体相对于直流放电和射频放电有着明显的优势，密度高、电离度高，有更高的电子温度，且可在多种气压条件下进行。微波激励等离子体已经广泛应用于物质检测的光、色 谱分析仪，等离子切割，喷涂，刻蚀，表面清洗，照明等。
在微波等离子体应用中，对固态源和负载的适应能力要求苛刻，在启动时，等离子体还未形成，相当于负载呈开路状态，随着等离子体的逐渐形成，负载状态趋于好转。因此，能否适应负开路是固态源的一个重要指标，我们的固态源采用特有的技术方案和健壮性好的功率器件，完全能适用负载不断变化的应用。
等离子体微波源采用全固态器件，由振荡电路、前置放大器、数控衰减器、推动功率放大器、末级功放、正向和反向功率检测电路、MCU处理电路组成。通讯接口采用DB15，能实现手动控制和自动控制的随意选择，功率检测，反射功率检测，模块各部分工作状态都通过RS485接口输出，方便客户诊断和排除使用过程中的故障。
特性
- 输出自动功率控制
- 使用各种变化的负载
- 谐 波 ：＞30dBc
- 供电方式：交流220V或者直流
- 冷却方式 : 强迫风冷
- 控制和显示：MCU控制，RS485通讯协议
- 手动启动，低电平有效
- 功率正、反向检测
- 过温保护，机箱内温度超过50度，实现自动关机。
- 过载保护，负载驻波大于3.5时，实现自动关机。
- 过电流保护，整机电流异常时，实现自动关机。
- 平均无故障时间：＞＞30000小时
微波等离子灯——是微波等离子体固态源的一个最主要的应用，它是一种新型的光源：由开关电源、微波固态源、谐振腔、灯泡五部分组成。拥有绿色光源的称号，有高显色性，光谱特性好，因为采用无极灯泡，使用寿命长，光衰小，采用独特的控制方式，低功耗，能效高。
供稿：成都飞环电子有限公司
