CDMA互调杂散响应衰减测试

05-08

CDMA终端产品的检测分为两类,一类是对发射测试,比如频率、功率、频谱等, 另外一类就是对终端产品接收机的测试,比如接收灵敏度、信号强度、抗干扰度等。

与其他无线通信产品一样,接收机测试就是检查自身产品的通信质量,接收机的性能好那么接收到的信号就强,反之性能不好接收到的信号就弱,信号几乎为零。

所以说接收机质量的好坏一直都是所有生产厂家关心的问题,那么鉴于这种情况3GPP2、CS0011标准里同样对这个环节制定了专门的测试项。这里面包括了:

3.5.1 Receiver Sensitivity and Dynamic Range (接收机灵敏度和动态范围)
3.5.2 Single Tone Desensitization(单音抗扰)
3.5.3 Intermodulation Spurious Response Attenuation(互调杂散响应)

以上三项测试都是对接收机质量的检测,其中3.5.1是检测在MS(终端)在天线连处测量的输入功率的范围。3.5.2是检测中心频率给定一个频率偏移单频干扰信号条件下,接收机在其指定信道频率正确接收CDMA信号能力的量度。

在这里我就专门介绍一下3.5.3 Intermodulation Spurious Response Attenuation(互调杂散响应)这项CASE的测试方法。

互调杂散响应衰减是指存在两个CW干扰信号的条件下,接收机在指配信道频率上正确接收CDMA信号能力的量度。这些干扰信号相互之间及其与指定信道频率之间是相互独立的,致使两个CW干扰信号在接收机非线性器件上出现三阶互调,使得在CDMA信号频带内产生干扰信号。

具体测试步骤如下:

一、首先我门要再屏蔽室中搭建测试系统,所用到的测试设备包括了CW干扰源、综测仪,也就是基站(如E5515C)另外我门要注意的是,通过一个功率分配器连接到MS(终端)上。接收机的这一特性通过帧差错率(FER)来测量。如图1

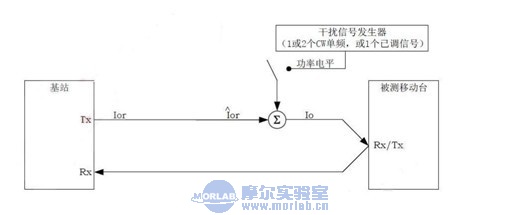

图1
二、按图1所示将基站和两个CW干扰信号发生器连接到移动台天线连接器处。(所有这种测试都是传导方式连接)

三、将基站的前向业务信道闭环功率控制关闭,根据移动台支持的调制类型(MS支持无线配置1、2、3、4或5的解调,以及支持的Band)使用基本信道测试模式1或3或专用控制信道测试模式3建立呼叫,数据速率(传输速率)仅为9600bps。

四、加入干扰信号如表1,当产品类型为Class1的时候,将一个干扰信号SR1(扩频速率)频率分别设置为偏离中心频率的正负900KHz与正负2.5MHz。另外一个设置为正负1.7MHz与正负3.30MHz,功率统一设置为-40dBm。

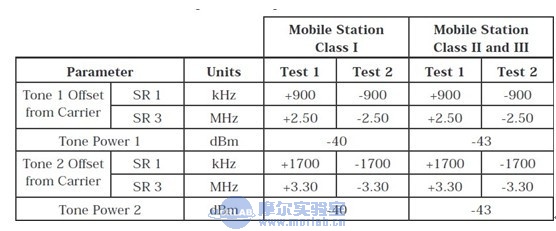

表1

五、如报表2所示分别进入基站的Parameters选件将Îor设置为-101dBm,Pilot Ec/Lor-7dBm,Traffic Ec/Lor分别设置SR1、SR3(SR1与SR3可以独立配置也可以混合配置)

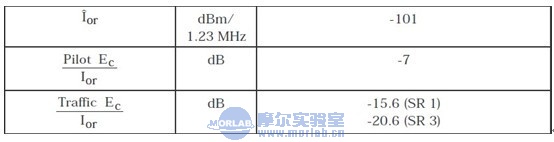

表2

六、当干扰源信号加入与基站正常的信号发射过来的时候,在基站处计数发送的总帧数以及移动台(被测试的MS)接收的好帧数。

在所有的测试中帧差错率(FER)不应超过1.0%,可信度必须达到95%。

目前CDMA终端互调杂散响应衰减测试在中国进网认证(CTA)中为必测项目,具体对应的国内标准是YDC 023-2006《800Mhz CDMA 1X数字蜂窝移动通信网设备测试方法》。此标准设计的内容比较多,这里我们就不再展开介绍了
