教你在cst中如何对外部信号进行快速傅立叶变换
05-08

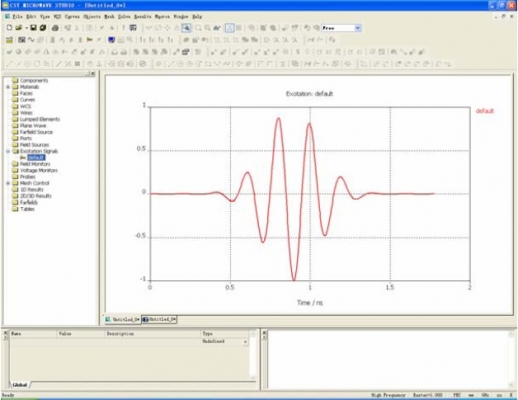

1) 如图是某激励信号的时域波形图。

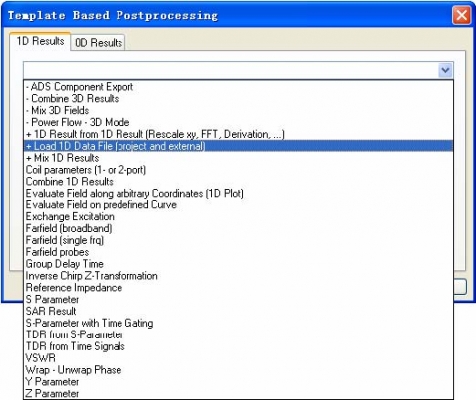

2) 打开后处理模板
,并选择加载1D 数据选项。

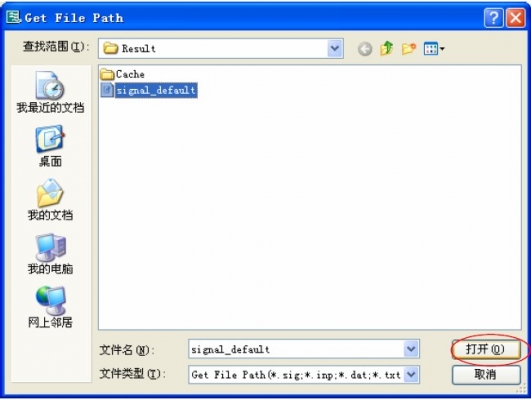

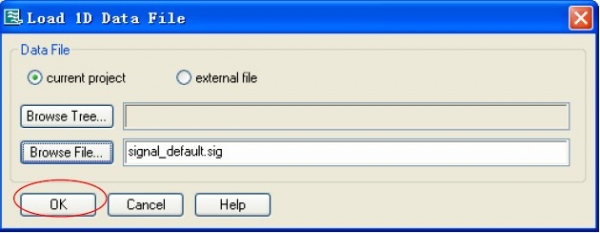

3) 打开游览器,选择需要进行FFT 变换的信号文件,选择默认的激励信号。

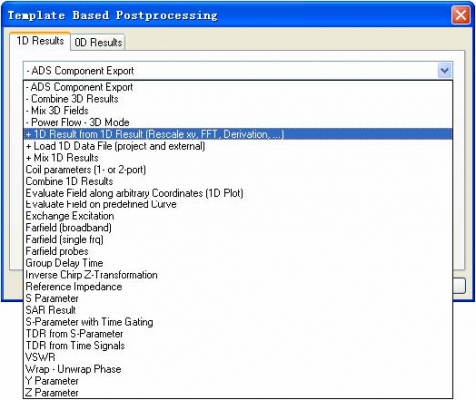

4) 再选择从1D Result 的结果中加载1D Result 的选项。

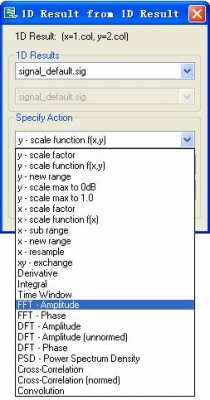

5) 选择对选中信号的幅度进行FFT 变换。

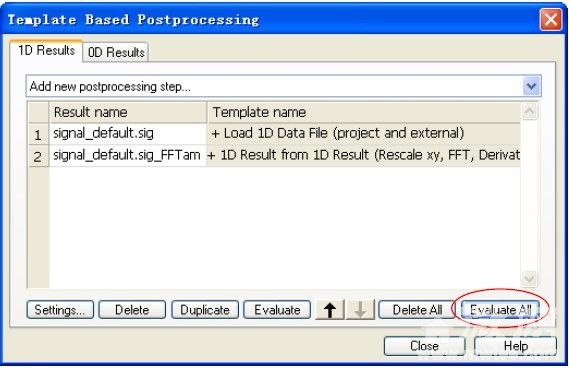

6) 选择计算所有,即可得出原信号和该信号经过FFT 变换的波形图。
7) 原激励信号时域波形图
经过 FFT 变换之后的信号的频域图。
2) 打开后处理模板
,并选择加载1D 数据选项。
3) 打开游览器,选择需要进行FFT 变换的信号文件,选择默认的激励信号。
4) 再选择从1D Result 的结果中加载1D Result 的选项。
5) 选择对选中信号的幅度进行FFT 变换。
6) 选择计算所有,即可得出原信号和该信号经过FFT 变换的波形图。

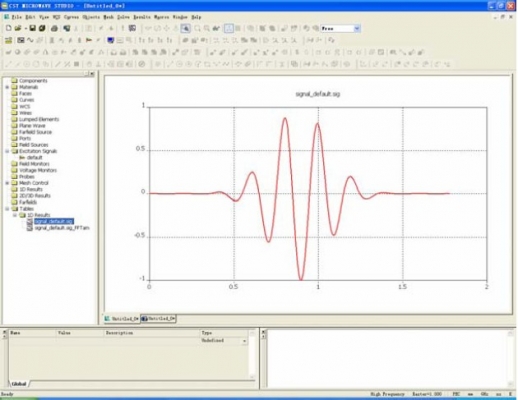

7) 原激励信号时域波形图
经过 FFT 变换之后的信号的频域图。
以前不会,现在会了,呵呵,谢谢分享
老大 你都是你自己截图的吗?效率真高
不是了,有些事文档里有的,用qq截图工具还蛮快的,这些教程不为别的,就是为新手提供一个教程,让大家将更多的精力放在设计上面,软件交流的目的最终要上升的设计上面才能得到升华
这个很有用,值得顶
感谢了,学习!
非常感谢,
会了,但是不知道转换后的作用是什么,能得到什么结果,请高手告知下.谢谢
管理员太称职了,图文讲解,想不会都难啊,非常感谢!
