HFSS中曲线连接如何连接为面
05-08
过去用HFSS仿真的模型大部分都是结构比较正规的形式,

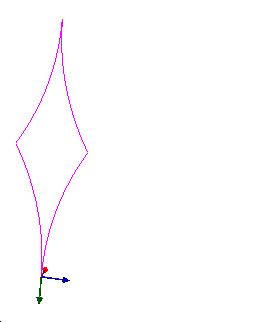

最近遇到一个模型复杂的, 是由四端弧线构建而成, 当逐一把他们都画好时,
又不太清楚如何把他们连接为面,
请高手们给点指点!
最近遇到一个模型复杂的, 是由四端弧线构建而成, 当逐一把他们都画好时,
又不太清楚如何把他们连接为面,
请高手们给点指点!
这样吧:1.选中由分段曲线组成的闭合曲线
2.击右键,edit--sueface--coverline
ok
这样吧:1.选中由分段曲线组成的闭合曲线
2.击右键,edit--surface--coverline
再说一句,各段曲线要线布尔相加,弄成闭合曲线才行。
对marchz的帮助不胜感激:mercy :mercy :mercy
什么叫布尔啊:9de :9de
boolean
我也学会了
真是多谢
。。
模块之间的加减叫布尔
数值之间的加减叫运算
呵呵,类似
:17de
我也学会了,太感谢了
ctril all--edit--surface--coverline
谢了啊,我也学会了
学下来!解决了问题!谢谢
哇 这个帖子太给力了 正好想问这个问题!多谢各位高手了!
