教你如何在CST MWS中提取SPICE模型

05-08
使用网络参数提取(network parameter extraction)可以产生一个SPICE 网络模型。在求解器计算结果的基础上,可以使用两种方法提取SPICE 网络模型。第一种是基于传输线模型(transmission line model)的方法,该方法提取出的网络单元具有固定的拓扑结构;第二种方法是MOR(Model Order Reduction),这种方法提取出的网络单元的拓扑结构是任意的。
1) 基于传输线模型提取网络参量
传输线方法提取出的 SPICE 模型由集总元件R,L,C,G,K 组成,这些参数都是由S 参量计算得到的。
这种方法非常适合于双线传输线(coupled transmission lines)的网络,比如连接器、IC packages、微带线网络等。由于拓扑结构是固定的,集总参数通过校准之后其响应与分布式系统很匹配。
下面的部分阐述了模型的拓扑结构以及如何由 S 参量计算网络参量,因此需要预先计算S 参量。参数提取目前支持由时域求解器和频域求解器求出的S 参量。
a) 一根单独的传输线

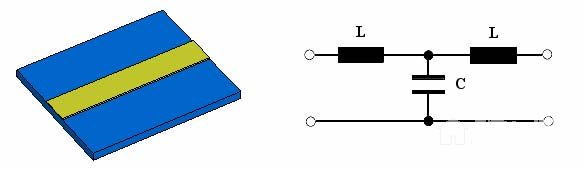

我们首先来考虑一根简单的无损耗传输线(此处是一个微带线)。如果传输线的是电小的(长度小于十分之一波长),则能够很准确地等效成一个T 行网络。

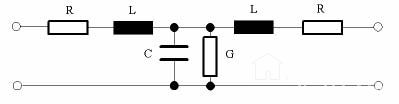

对于有耗结构,可以在电感的基础上再串联一个电阻,在电容的基础上再并联一个电导。等效模型如下:


如果传输线是电大的,长度大于十分之一波长,集总参数网络模型依然可以描述波沿线的传播。这种情况下,可以使用传输线网络级联,级联的网络个数可以人为设定。多个网络的级联会增加模型的复杂性,但同时也会提高准确度。通常的一个准则是:每十分之一波长一级。因此,如果传输线长度为一个波长,则十个网络级联后的结果就能够达到足够精度了。
下图显示了级联的传输线模型:


b) 双线传输线
先前我们只考虑了单独的一根传输线。下一步考虑两根平行传输线网络(微带线),如下图所示:


两根传输线之间的串扰可以用耦合电容(C)和耦合理想变压器(K)。
下图显示了两根传输线网络的拓扑结构:


c) 总结
网络模型的拓扑结构由传输线的个数和级联网络的个数决定。
集总参数值是由三维模型的S 参量计算得到的,因此集总参数模型的响应与物理模型的响应是匹配的(matches closely)。因此要设置提取频率(extraction frequency)来限制上限频率,从而保证近似结果的精确度。上限频率可以根据需要设置的高一些,但是没有必要比必须的值更高,因为近似误差随着频带宽度的增加而增加。
2) 利用模式降阶法(MOR-Model Order Reduction)来提取网络参数
模式降阶法提取网络参数也是依据 S 参量来进行的。从这些S 参量可以确定网络的主要极点(subset of system poles),从而用提取的SPICE 模型来逼近由全波方法所得出的S 参量。所提取的模型由电阻、电容、电感和受控源组成。与传输线模型网络参量所不同的是,模式降阶法求出的SPICE 模型的拓扑结构不是固定的。
模式降阶法适合于满足以下三个要求的模型:
a) 输入输出信号之间的延时非常小;
b) 端口阻抗是固定的;
c) 仿真的频率应该包括 0Hz。
3) CST 自带的SPICE 模型提取的例子(基于传输线模型Transmission Line 的Spice 提取):
a) 例子打开途径
第一种打开方法为打开 CST 工作室套装,进入微波工作室界面。在主菜单中点击Help → Help Contents

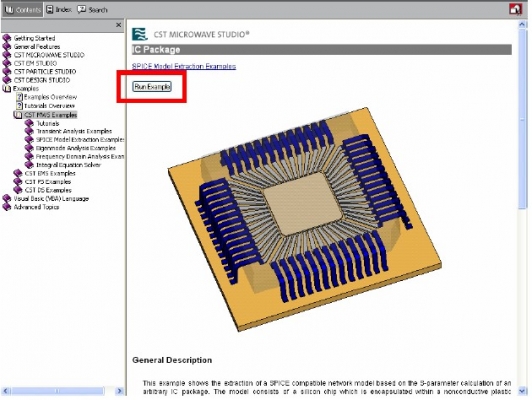

在左侧导航树中选择 Examples → CST MWS Examples → SPICE Model Extraction Examples,这里选择IC Package。


点击“Run Example”,在跳出的对话框中选择“打开”,便可将CST 自带的例子直接调入一个新的CST 微波工作室界面中。
注意:所有 CST 自带例子均是已经求解完成的例子。若需要自己改变其中某些参数或设置重新计算的话,则建议最好先“另存为”一个新文件。否则,原始的例子将被覆盖掉而丢失。



第二种途径为直接从安装目录进入:
E:\CST STUDIO SUITE 2008\Examples\MWS\SPICE Extract\IC Package。点击ic package spice.cst 文件即可。
b) 如何提取?(以下以 IC Package SPICE 为例)

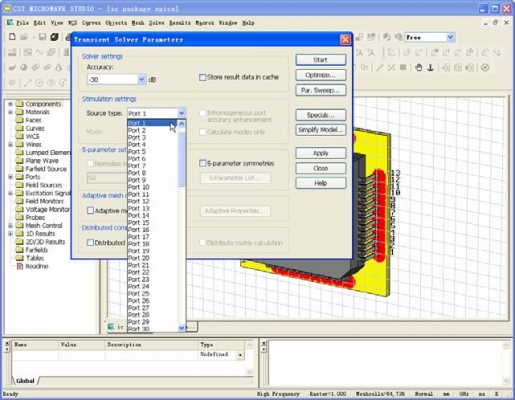

在时域求解器中仅设置 Port1 激励,点击Start 启动仿真。

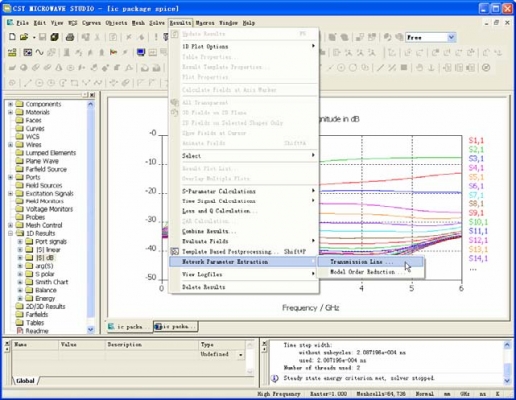

仿真完成后在菜单中选择 Results → Network Parameter Extraction → Transmission Line 基于传输线模型的SPICE 参量提取。

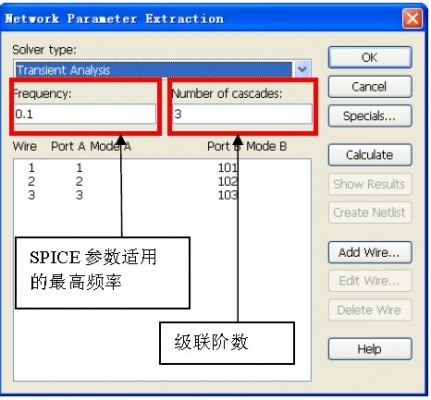

Network Parameter Extraction 对话框中在Frequency 里设置SPICE 参数适用的最高频率,Number of cascades 中设置级联阶数,仿真完成后在菜单中选择Results → Network Parameter Extraction → Transmission
Line 基于传输线模型的SPICE 参量提取。

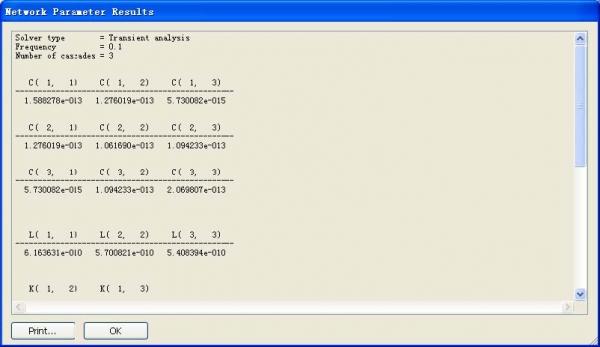

单击“Calculate”计算。结束后,单击“Show Results”得到所有的集中参量元件表。

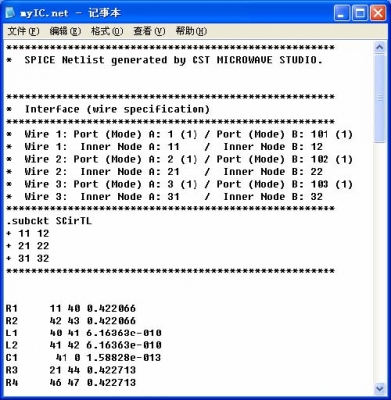

单击“Create Netlist”,选择保存路径,便可得到.net 格式的元件表:


根据提取的 Spice 模型反计算出S 参量的宏在CST MWS 2008 中不再存在。
4) 基于模式降阶法(MOR)SPICE 模型提取的例子这是一个多层差分线的例子。

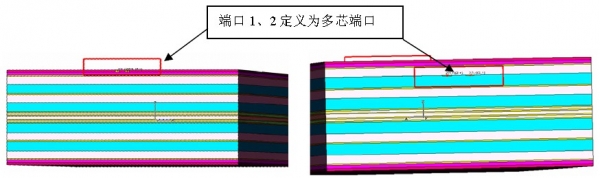

将端口 1 和端口2 都设置成两个模式的多芯端口,启动时域求解器并选择所有端口的所有模式进行激励,以获得全波S 参量。

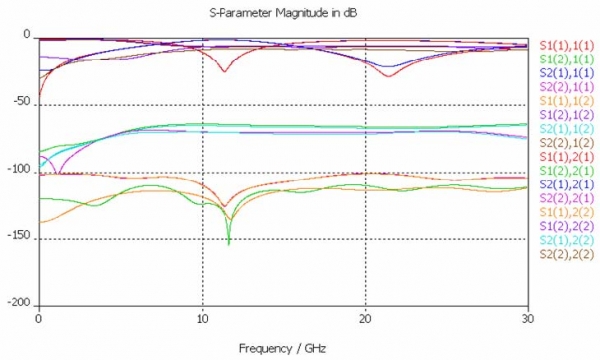

下图为仿真得到 0-30GHz 范围内的S 参量。

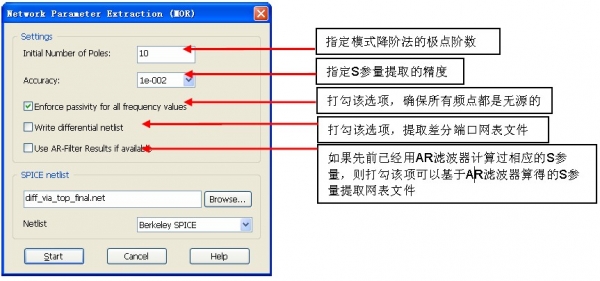

在菜单中选择 Result →NetworkParameter Extraction → Model Order Reduction…,打开MOR 网格参数提取对话框,如下图所示,完成设置,点击Start 提取网表文件。



提取网表文件后,选择导航树 1D Results → Network Extraction → | S | in dB 即可查看由SPICE 参量再造的S 参量,如下图所示:

版本可能会老,大家根据内容自己在新版本软件中找找看吧,或者补充下
