关于微带分支定向耦合器的小型化设计

这个是本人最近一直在做的一个关于微带分支定向耦合器小型化的设计
因为之前毕业设计的时候一直在做这个 现在老师要我改进它
要求就是耦合度6dB 各端口驻波比要求2以下 中心频率2GHz S11和S41没有特殊要求 当然值越小越好 带宽越大越好 其实要求并不是很多
目前这个还只是在设计阶段

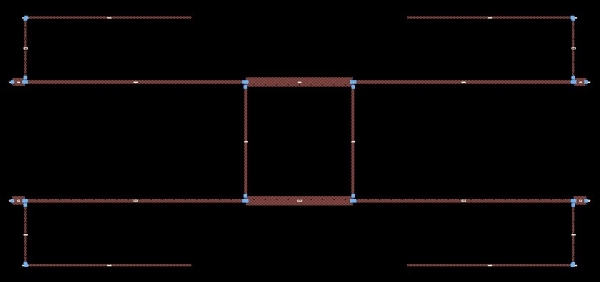

上图看到的是我先加了超平坦耦合度分支节的一个耦合器 用ADS矩量法仿完参数是：
S11和S41 在-25dB以下范围是0.8-1.2（归一化频率) S31在此频率范围内为-6.1dB 平坦度±0.05dB 各端口驻波比1.05-1.15左右

当然最关键的问题就是它的面积是在是太大了 有125*55mm²，
而传统的微带分支定向耦合器差不多就25*25mm²，
当然我想过几个办法：1是分形数的设计方法,但是迭代的不准性能会恶化的很厉害
2集总参数元件加载的方法 但是电容啊什么的在ADS的LAYOUT里是没有封装的 不好仿
用murata的带封装的电容 我也不一定好买的到
3是想用双传输线的方法 不过这个方法也从来没试过 不知道结果如何
我想请教各位大哥给小弟一点建议 就是相关理论方面或者设计方法之类的~万分感谢~

不懂帮顶，

回复 cps198642 的帖子

谢谢了！呵呵

顶起来，学习学习

伤心啊 T T

回复 tianxia 的帖子

多谢 哈哈~

老朱啊~呵呵

回复 lyonsyan 的帖子
对啊~我还在继续搞这个东西~现在性能超好了 面积也是巨大无比

帮顶一个

帮顶一下！
