一款高矩形系数组合式晶体滤波器45MHz
05-08
下面是刚制作的一款无线电通讯用的晶体滤波器;指标相当好,供广大朋友参考。
中心频率:45.000MHz
3分贝带宽≥12KHz
70分贝带宽≤25KHz
主要特点高矩形系数
阻带衰减 ≤-80dB 45MHz±500KHz
阻抗 50Ω
带内波动≤1.0dB
插入损耗≤4.0dB
工作温度:-40~+70℃
短波无线电设备的首选,需要测试的朋友可以告诉我QQ; 1106723807
中心频率:45.000MHz
3分贝带宽≥12KHz
70分贝带宽≤25KHz
主要特点高矩形系数
阻带衰减 ≤-80dB 45MHz±500KHz
阻抗 50Ω
带内波动≤1.0dB
插入损耗≤4.0dB
工作温度:-40~+70℃
短波无线电设备的首选,需要测试的朋友可以告诉我QQ; 1106723807
原来听过一种说法,LZ给看看对不对,说是晶体滤波器的高低温特性比较差,频偏较高,因为带宽很窄,所以高低温下容易偏出带外,因而高低温下晶体滤波器基本上不能用。
带宽比较窄啊
那证明晶体的温度特性不好;好的晶体可以达到-55~+105℃,±50ppm
这种主要是电台用;其它滤波器也替代不了。
LC滤波器就宽的

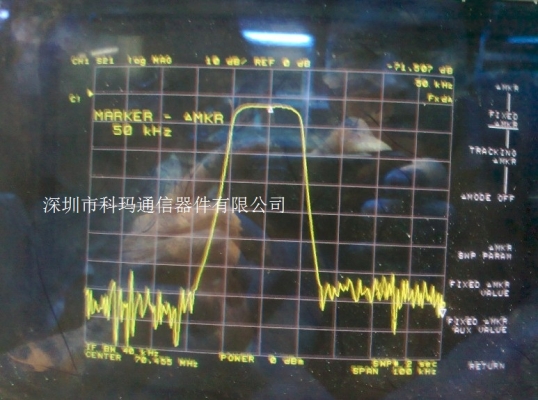

感谢,又了解了,有没有典型的测试曲线可以发上来?
看看这个
