3dB耦合器仿真的两个问题

按照实际的一个做了一个HFSS模型来进行仿真发现有两个问题。
我仿真出来S12 和S13是不一样的，而对实际器件的测量结果表明S12 和S13
基本上是一样（理论也应该如此），实际测量的时候在耦合器的隔离端口是加了50欧姆
的负载的，不知道在仿真 里面要不要加?怎么加?
我在耦合器模型四个端口都加有空气同轴线（内外径之比为0.427:1，保证端口都是50欧
姆的），这种情况下还要加负载么?迷惘
！
问题之二：
3dB耦合器的S12和S13 应该在相位上相差90度（实际测量结果也是这样的）但是我仿出来就不对，
我求S12 S13相位差用的是out varable 设立了一个变量
ANG=abs(ang(S12)-ang(S13)),不知道这样设对不对?

还想问一下：我仿真耦合器用的求解类型是：driven terminal
看到别人仿的一个功分器用的是：driven mode
都不知道该用什么了?
不知道两者有什么区别，仿真什么样的模型应该用那种求解类型?

人 都到哪里去了?

顶顶顶顶顶顶顶顶顶！
那位达人回答一下我呀！

4个端口都是用wave port 就不用家电阻了，耦合器的仿真hfss还是比较可信的

但是 事实的情况是仿真出来就不一样
首先 S12 和S13应该是一样的（实际测量的结果也是如此），但是仿真出来就不一样。

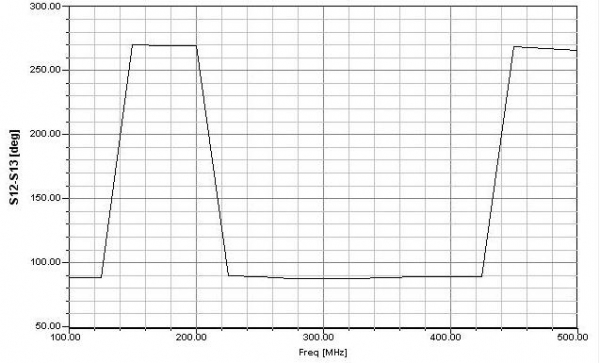

其次 S12和S13之间的相位差应该稳定在90度左右，但是仿真出来相位差在90~270之间
有跳变。
我都不知道该怎么样给老板交差了！

文件发上来大家帮你看看.

那位高手给我看一下，我很迷惑不知道该怎么办了！

不用加负载
用CST看看吧 HFSS仿相位有时是不准
用driven mode吧应该

到底怎么不一样了！
还有就是为什么不加50ohm，你的同轴是50ohm没错，但又不是无限长的，所以一般要加的。

不对的原因是模型根本就没有建对，咋个能仿真的准呢！

加50ohm?怎么加 ?
还有我的模型是 按照实物画的,尺寸上稍稍有差异但是.不会有大的出入
小编教我！

关键是我的耦合器中有一段3/4波长的耦合器把相位 给搞坏了
大家 看看

相位土看起来怪的很,按理 说应该是90度的！1

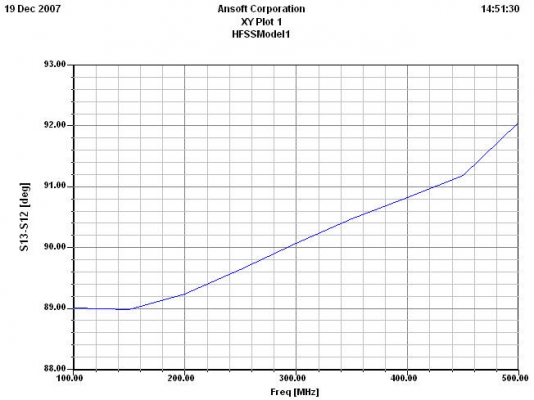

我的耦合器是一段3/4波耦合器和一段1/4耦合器级联而成的。前面那段1/4波的耦合器相位都正常呢见下图

两段一连在一起仿真相位就坏了，不知道哪里别人仿真的3/4波耦合器的相位图给我看看

我不太明白，在这个频率波长已经很长了为什么还要用3/4啊?
另外你的S12-S13deg是不是有点问题啊微波上有1/2的重复性，270=90的啊！你看S23试试呢?

我要做的就是一个宽带的所以要级联两个。
S23我以前也看过，忘了具体是多少了，但绝对不是90度
我是微波门外汉不懂你说的“微波上有1/2的重复性”，能不能给解释一下或者说一下那本书上有讲到

还有为什么要在这么宽的频段内要保持90度啊，应该在每一段的中心频率处是90度就行了吧！1/4定长的话只是对某个频率点啊！

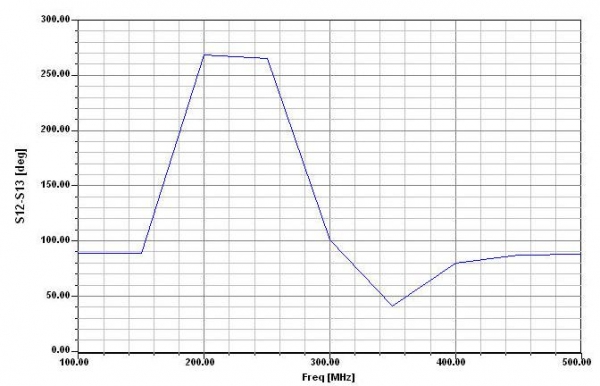

这个图是?

你的耦合器仿真相位图

用离散的端口试试

个人感觉做耦合器这种东西用CST仿仿也不错，因为不太关注带外性能

90°和270°跳变应该是对的吧 两者就是相同的啊
