differential, balanced, push-pull?
路过帮顶
只可意会不可言传
个人理解:
push pull 一般是描述放大器的,两个放大器件交替工作。
differential circuit, balanced circuit 不大好说清楚

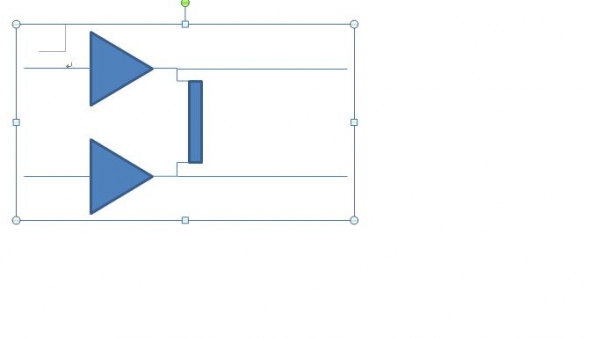

有些电路中,平衡电路两路之间有相对于共模地悬浮的通路。
“交替工作”是否指一个放大器”开”,同时另一个就”关”?
push pull 最初试原因是解决了 E极输出的 负载加重问题,具体参考一些基础模拟电路书籍
差分和平衡是有点微妙,一般高速数字或低频模拟中多说 差分,模拟RF中多说 平衡,
具体可看Practical RF Circuit Design for Modern Wireless Systems Volume 1 上讲的。
回复 engineer 的帖子
多谢指教, 你说的” E极”是指 class-E 功率放大器吗?
回复 engineer 的帖子
当几个微波放大器并联在一起, 不管每一个的相位差是 45°, 90°, 或者是180°, 都叫平衡放大器. 不过对於差分或是”push-pull”放大器, 相位差就一定是180°. 这个说法对吗 ?
push pull 国内称推挽放大器,就是把正弦电流波形分割成正半周和负半周,分别放大再合成。
balanced 就是信号两路直接放大,再合成,合成时需要相同的功率与相位,故称balanced。
differential 差分放大器,放大的是两路信号的差模成分。
回复 jetfighter 的帖子
多谢指教!
关注一下
这个帖子还是不错,个人觉得9楼的说法全面些。
差分信号一般在运放电路中使用的多些,使用差分电路传输信号,可以降低电路中的共模干扰。
平衡电路用于产生相同和相反信号的电路,它将这些信号送入两个导线。电路的平衡特性越好,信号的散射就越小,它的噪声抑制特性也越好 (因此它的 EMC 性能就越好)。
推挽跟上面两个差别要大些,交替的工作模式
