倍频中遇到的放大问题

05-08

我现在是用100M晶振输入,通过有源分频器UPB1509 二分频,然后放大,再通过hsmp3822进行3倍频。得到150M信号,用于PLL输入信号。
分频器+滤波输出是 -5dbm,频率50MHz——》放大+滤波输出到10dbm左右——》通过hsmp3822+滤波器,输出150M
在信号放大的时候遇到以下问题,让我很疑惑。

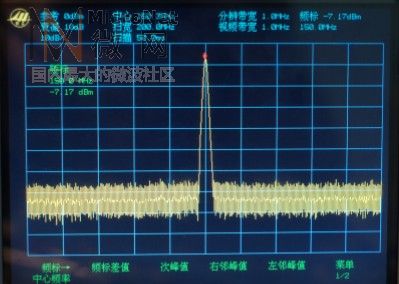

当放大器电流为60ma时候,测的通过hsmp3822 三倍频最终输出150M波形如下

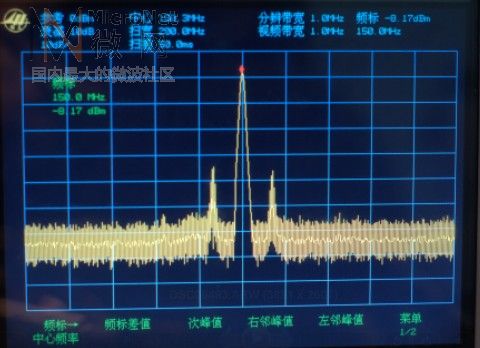

当放大器电流为40ma时候,输出波形如下

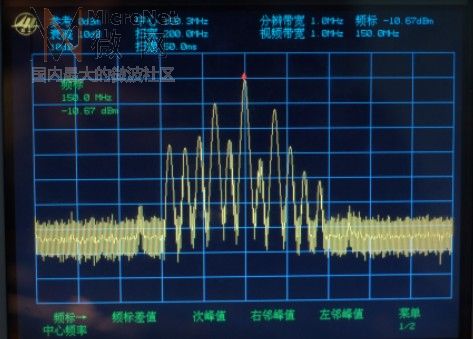

当放大器电流为20ma时候,输出波形如下


放大器我换了好几个型号,都会产生类似的问题。实在不知道问题出在什么地方,为什么电流低的时候,会产生这些杂波。因为要作为PLL的输入,所以很担心最终信号的相噪。

此外放大器电流为60ma时候,通过hsmp3822与滤波器之后,150M信号输出功率为-7dbm左右,

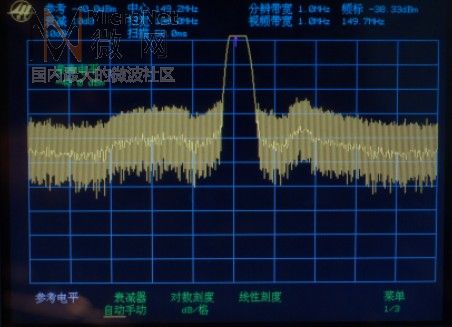

我再后面再加一级放大,使150M信号的功率从-7dbm增到0dbm。这个时候我把频谱仪的参考电平打到-40dbm,发现150M信号附近起伏很大。如图,可从-7dbm 放大到0dbm ,增益也不大啊。

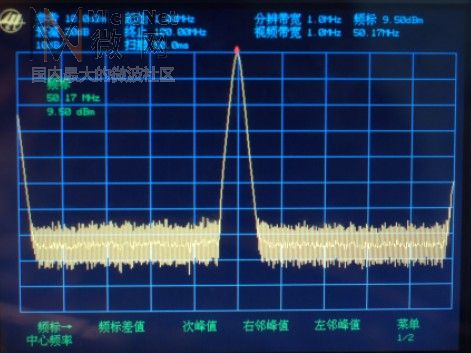

分频器+滤波输出是 -5dbm,频率50MHz——》放大+滤波输出50MHz,功率+10dbm左右 波形如下

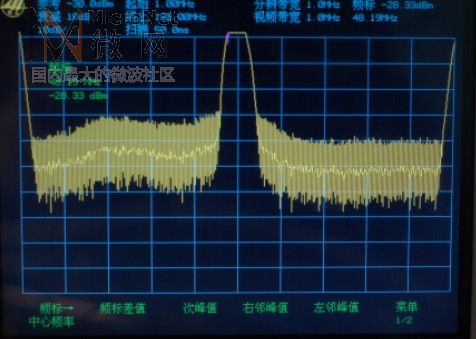

我把参考电平打到-30dbm,也发现在50MHz到0M这段,有起伏。


这是全部测试结果,请各位达人帮我看看。到底可能是什么引起的,导致150M信号,在放大器不同电流下产生如此杂波。且即使再经过小增益的放大,都会致使150M信号附近波动很大。


你的图频谱带宽设置需要改一下,把分辨率带宽和视频带宽降一点观察你信号的质量是否满足要求
你检查一下是不是因为倍频管激励不够引起的。

回复 2# littlemmx
3q 小编
我来试一试 倍频管的驱动功率10dbm应该差不多了吧。

直观上的感觉放大器电流降了输出功率也会降低。你的图我没看的太明白,好像把参考电平降低后分频输出的信号质量都不太高,你仔细查一下最后倍频的杂波频率间隔,怀疑是你分频电路的问题。

从放大器工作原理上来说,电流低相当于静态工作点变低。这样会使放大器非线性增加,出现图中的这些杂波。如果需要降低功耗可以采用效率更高的放大器试试。
