天线电流分布的问题

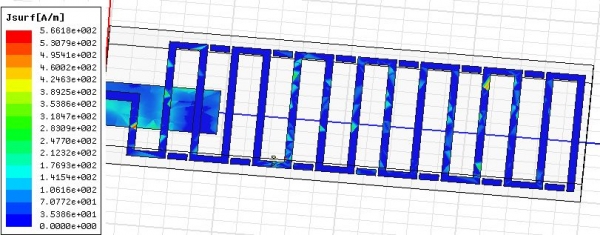

HFSS 可以看天线的电流分布，不同的颜色代表不同的电流密度，蓝色代表电流最弱，其次是绿色，电流密度最大的是红色。我只知道天线的电流分布与方向图有关。可是我仿真的天线查看电流分布时绝大部分是蓝色，只有零星的绿色。请问大家怎么解释，我的阻抗匹配情况还算可以。附图如下。

不知道我表述清楚了没有。欢迎大家跟我探讨交流

這我也有遇過！但是我也不知道如何去分析
不過radation pattern 看起來還OK

小编的天线好像蛇形天线，怎么有多了半截填充的。
仿真不熟路过顶贴！

小编的天线好像蛇形天线，怎么有多了半截填充的。
仿真不熟路过顶贴！

！

你用动画的形式看看电流况就知道了。

第一可能是你的比例尺设置的比较大，所以都是蓝色的，你在scale里手工设定，可以的。另外一个可能是的天线馈电结构存在缺陷，阻抗匹配的好，不代表你的能量都进入天线了。

就如同八吨牛所說將你的field overlays 中電流Jsurf 按右鍵選取Modified Attributes.. 裡面有一個Scale作調整應該就可以看見可調整電流箭頭大小。

改改 scale 看看

颜色都是相对值的表现，有部分地方出现了奇异值则会夸大相对数值，则呈现出大部分蓝色，也即是说你的电路有部分地方存在电流过度集中，你可以放大比例看看啊
