HFSS波端口设置问题

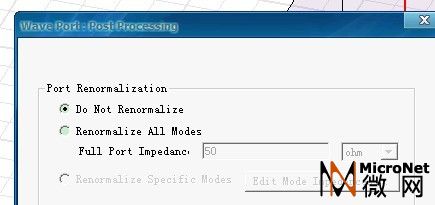

我都选默认了

但是我发现有时候勾上下面的那个结果有很大的差别

读 微波工程第三版英文版 4.3节
实数阻抗方面说的比较清楚了。

50欧姆匹配，一般都勾上吧

是不是勾上之后将端口阻抗强制设置到50欧姆呢

勾上之后只是让软件来输入50OU的阻抗特性,最主要的还是在你画结构匹配的时候把50结构做好,如果把50OU结构作好在加端口的时候就可以点默认就行了

自己注意端口匹配到50 ohm 就行了

小编可能对微波电路还不是非常熟悉, S参数都是对端口阻抗进行归一化了.
如果你需要对S参数的进行再归一化就需要选择第二个,同时输入你需要的端口阻抗.通常,电路的端口阻抗都为50欧,但是由于数值误差,HFSS计算的端口阻抗可能不是理想的50欧,选择第一项或者第二项(并输入50欧),对最后的结果影响不大.
