ADS 版图仿真，port口阻抗问题？

05-08

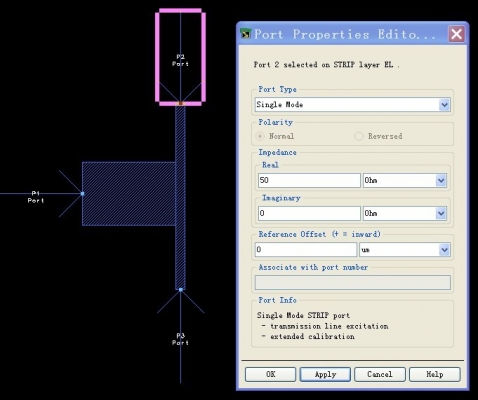

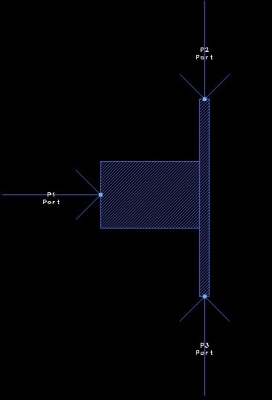

在做ads 版图仿真的时候，需要加port口，他默认是50欧姆端口阻抗，

那么，当微带线的特性阻抗不是50欧姆时，
是否需要将其port口的阻抗设为与微带线特性阻抗相同的值?

望解答~不胜感激~谢谢！

应该不需要变的

这和你需要的S参数有关系如果你需要的就是端口归一化到50Ohms的端口你就设置50 就是你算S11得时候的那个Z0不同而已取决于你算得值你以前是不是用很多ＣＳＴ　ＨＦＳＳ啊　这些里面波导端口是自动匹配的　但是也是可以改成ｎｏｒｍａｌｉｚｅｄ　ｔｏ　５０Ｏｈｍｓ的　

嗯，很有道理哈，多谢~

一般算S参数都是按50OHm算得即使你的微带线的特征阻抗是别的这样也是为了整个电路匹配的标准统一
