检波二极管仿真结果出错
05-08

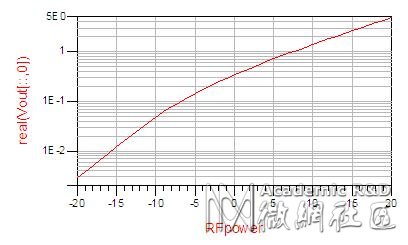

问题已经解决。 原因是当前选择的输出并不是DC输出，而是从源端泄露出来的射频功率。选择DC输出后，问题解决。
小弟我最近在学习ADS，近日仿真了个检波二极管，但是出来结果与datasheet上差距甚大，请大家帮忙看下咋回事。

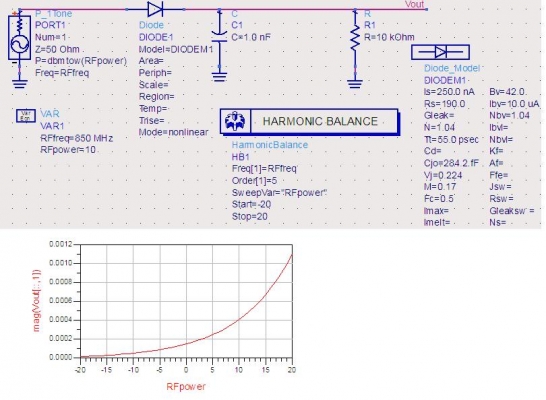

错误：RFpower（in） VS Vout的关系图应该是条直斜线，但是我这个却是曲线，具体请看图片
不懂 期待
