关于HFSS中微带线加wave_port激励的问题
05-08

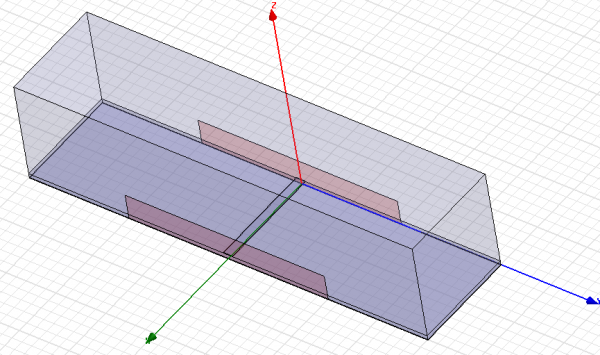

fullbook中给出的waveport例子是微带线端口在盒壁上，可以加waveport，如图

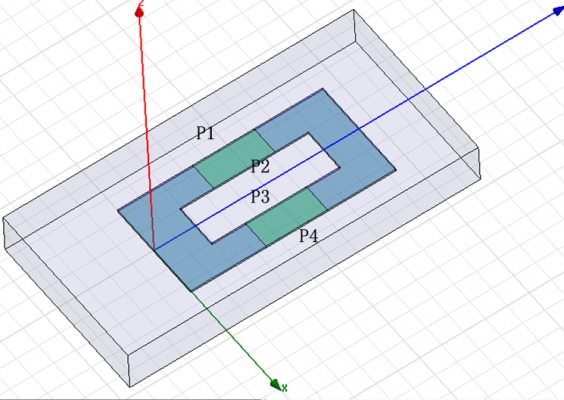

请问如果不采用lumped_port，当微带线在盒子内部时该如果加wave_port? 如图
如上图，PCB在盒子内部，想在P1、P2、P3、P4位置加wave_port，请问该如何设置?（因为wave_port要求port的一边没有场存在）
先谢谢各位了！
请问如果不采用lumped_port，当微带线在盒子内部时该如果加wave_port? 如图
如上图，PCB在盒子内部，想在P1、P2、P3、P4位置加wave_port，请问该如何设置?（因为wave_port要求port的一边没有场存在）
先谢谢各位了！
在WAVEPORT位置加上等大全PEC材料的挡板即可（厚度随意） 这样保证电磁波向你所需要的方向传播
