mws 仿真出錯請指教
05-08
請教各位達人目前我正在模擬USB3.0的連接器

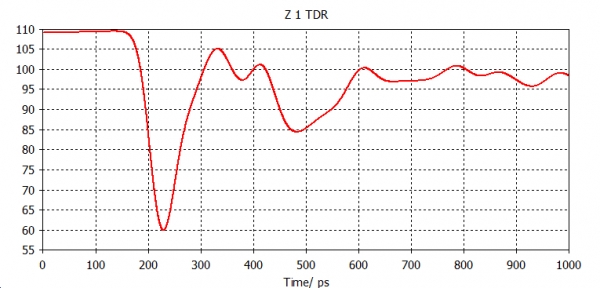

但是最終數據結果在母座端子&高頻板之間Throogh的特性阻抗會掉很低(如下圖)
我的高頻板是仿FR4板,所以共有三層(上層FR4、中間PEC、下層FR4)
高頻板上的銅線路我是用CST內建Copper材質
同樣檔案不同高頻板,他人模擬數據最低點大概是在80ohm

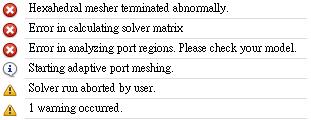

另外在跑mws結束時出現過以下錯誤訊息,不了解原因為何?
請指教~謝謝!
以上請指教~謝謝
但是最終數據結果在母座端子&高頻板之間Throogh的特性阻抗會掉很低(如下圖)
我的高頻板是仿FR4板,所以共有三層(上層FR4、中間PEC、下層FR4)
高頻板上的銅線路我是用CST內建Copper材質
同樣檔案不同高頻板,他人模擬數據最低點大概是在80ohm
另外在跑mws結束時出現過以下錯誤訊息,不了解原因為何?
請指教~謝謝!
我也经常在建模的时候报错,郁闷中,期盼解决
能不能发上模型,可以帮你看看。你可以看看网格,是不是有些地方网格划分的太粗了
可能是Port处的网格有问题。
看提示,貌似是端口地方的问题,好好检查下设置方面
不好意思~我是最近才接觸這套軟體,沒有相關經驗
請問Port處網格該如何細分並了解細分程度?

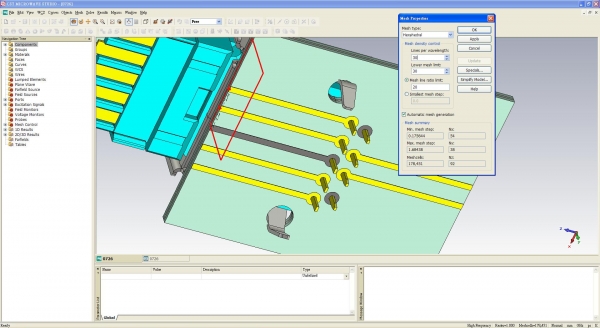

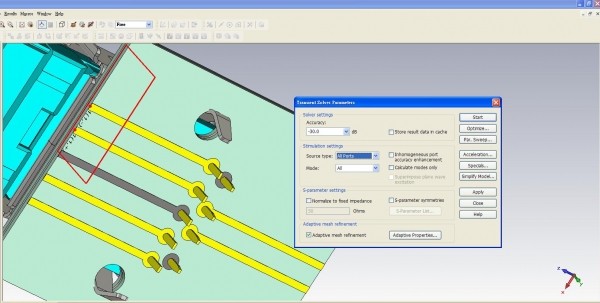

我已經有做以下設定,是否還要在設定哪邊?
目前最低點判斷是在板子與端子交界處
中間接地層我有分別挖了兩個大洞避免端子through時會接觸到導致整個接地
但挖洞大小是否會影響到特性阻抗部份?
以上請指教~謝謝
