低通滤波器设计求助
05-08
我这几周仿真一个低通滤波器,0~3GHz的,用ADS仿通带是3GHz,用ZELAND IE3D仿通带是4GHz,同一个图为什么差异这么大?另外ZELAND IE3D中怎么优化到特定的指标?希望大家指点,非常感谢!

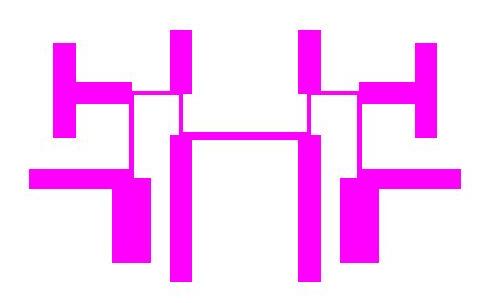

我把图片发上来了,希望大家说下这是什么类型的滤波器,为什么会画的这么怪异?
我把图片发上来了,希望大家说下这是什么类型的滤波器,为什么会画的这么怪异?
顶起,大家能否指点下?谢谢!
这是不是高低阻抗线的变形啊!里面好像还有交叉耦合!
有没有用MWO的EM structural,仿真过?或是HFSS也行。我知道这两种软件是比较准的!
我只知道ADS用的MOM仿真,不知ZANLAND是用什么算法的!按理说仿真也不会差那么大啊!不知你在设置网格的时候是否一致!
我实验过其他的滤波器用两种方法测试,有些结果非常吻合,zeland好象也是mom仿真
HFSS还比较准的,MWO也可以!MOM我用过两次,好像有些问题,尤其是ADS的MOM,好像差的太多了,不大可信,我觉得!也许是我的网格设置不好吧。我个人觉得是ADS版图仿真不大准!
谢谢楼上的,我去试试看!
好像回帖没有分可加?那我就不回了,另外开一个帖子说吧
最好不要,同一个主题,最好在一个帖子里讨论,否则很容易被删除的,同时回帖是为了交流,而不是为了赚取金币,金币的赚取很多方法的,这个不是问题~
现在每个论坛都需要发文章去赚金币,我实在厌倦了,以前在各个论文贴出去的论文几百篇,实在不想再重复。
而且没什么人愿意从工程实用的角度来讨论滤波器,说实话,那也基本不可能,现在滤波器的实用设计资料都是些高手的不传之谜,现在我也比较理解,每当我费尽心思解决一个难题之后,我也发现轻易而举的说出去实在太不明智了。haha
请不要扰乱军心好不好!什么“不传之谜”,本论坛好像不是你说的那样!如有对其它论坛的不满请不要发泻在此。谢谢!
呵呵。我还是那句话,对滤波器而言,实验室作品和工程上实用的设计差别很大的。尤其是商业应用的时候。
同意
