SONNET仿真微带带通滤波器
05-08
要做的滤波器f0=2025MHz fw=10MHz 选用介电常数23.4的铝酸镧底板 半波长约为21mm
因为以前没用过SONNET,所以选择了五节发夹线形式的滤波器,结构比较简单,容易实现。
一:由切比雪夫低通原型滤波器得到耦合矩阵
r1=1.3221;
r2=r1;
k12=1.0066;
k23=0.6970;
k34=0.6970;
k45=1.0066;
耦合系数
M=fbw*ki,i+1
fbw=fw/f0
M=0.0049 0.0034 0.0034 0.0049

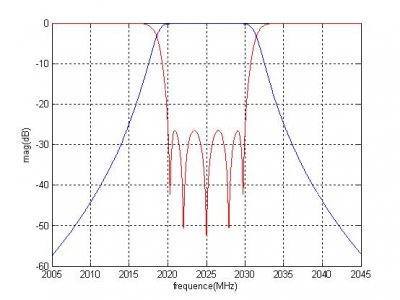

得仿真曲线
二:可以在SONNET里面建模仿真谐振器之间的耦合系数了

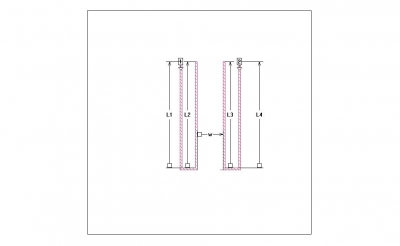

开始建模,模型参数化,便于修改尺寸

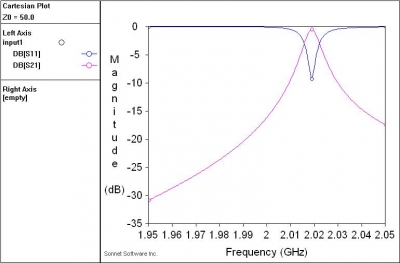

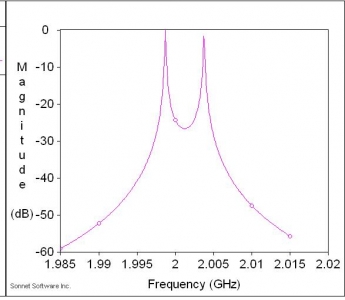

得仿真曲线:
耦合系数计算用公式M=2*(f2-f1)/(f1+f2) 或者
a=f2^2-f1^2;
b=f1^2+f2^2;
M=a/b f1 f2 分别为上图中两个尖峰对应的频率
从图中看出中心频率不在我要的频率上,此时调整两谐振器之间的距离还有谐振器的长度,使得出的M跟前面理论计算得到的M一致,并且中心频率在2025
这样就得到了除输入输出以外的全部谐振器间距。
三:仿真输入输出

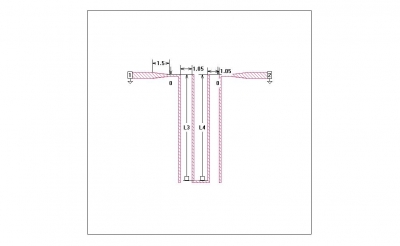

建模
理论值为:Qe1=g0*g(1)/fbw
Qen=g(i)*g(i+1)/fbw
在SONNET中仿真得图形为:
大概是这个样子的,然后用公式Qe=2*w0/W3dB计算,跟前面理论值对应起来,使中心频率也在2025,也可以用单加载看相位,或者时延法。
四:整体仿真

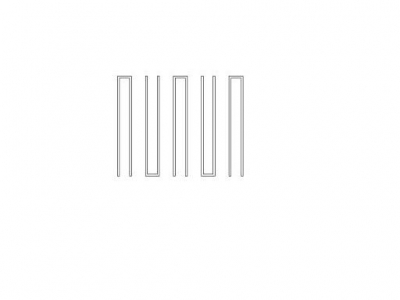

谐振器的排列基本就是这个样子的 只是我的方向不是交替的

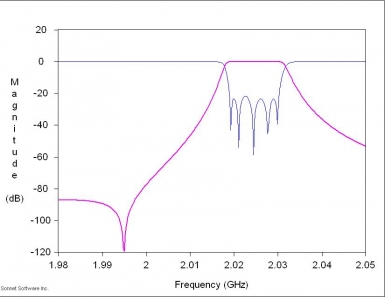

通过不断的调整间距最后得到仿真结果
参考书为Microstrip Filters for RF /Microwave Applications
说说我的感受,就是仿真耦合间距和输入输出是很容易的,但是整体仿真却很头疼,一般刚开始S11也就10来dB,把它调整到-20以下是很需要时间的,输入输出很重要,一定要弄准。
大家都来分享下你的经验吧,多交流才会提高的快。
因为以前没用过SONNET,所以选择了五节发夹线形式的滤波器,结构比较简单,容易实现。
一:由切比雪夫低通原型滤波器得到耦合矩阵
r1=1.3221;
r2=r1;
k12=1.0066;
k23=0.6970;
k34=0.6970;
k45=1.0066;
耦合系数
M=fbw*ki,i+1
fbw=fw/f0
M=0.0049 0.0034 0.0034 0.0049
得仿真曲线
二:可以在SONNET里面建模仿真谐振器之间的耦合系数了
开始建模,模型参数化,便于修改尺寸
得仿真曲线:
耦合系数计算用公式M=2*(f2-f1)/(f1+f2) 或者
a=f2^2-f1^2;
b=f1^2+f2^2;
M=a/b f1 f2 分别为上图中两个尖峰对应的频率
从图中看出中心频率不在我要的频率上,此时调整两谐振器之间的距离还有谐振器的长度,使得出的M跟前面理论计算得到的M一致,并且中心频率在2025
这样就得到了除输入输出以外的全部谐振器间距。
三:仿真输入输出
建模
理论值为:Qe1=g0*g(1)/fbw
Qen=g(i)*g(i+1)/fbw
在SONNET中仿真得图形为:
大概是这个样子的,然后用公式Qe=2*w0/W3dB计算,跟前面理论值对应起来,使中心频率也在2025,也可以用单加载看相位,或者时延法。
四:整体仿真
谐振器的排列基本就是这个样子的 只是我的方向不是交替的
通过不断的调整间距最后得到仿真结果
参考书为Microstrip Filters for RF /Microwave Applications
说说我的感受,就是仿真耦合间距和输入输出是很容易的,但是整体仿真却很头疼,一般刚开始S11也就10来dB,把它调整到-20以下是很需要时间的,输入输出很重要,一定要弄准。
大家都来分享下你的经验吧,多交流才会提高的快。
很不错,期待更多原创
不好意思把整体彷真的图删掉一个,在此说明一下,每个谐振器都是并行排列的,有不明白的再讨论吧
用优化能不能达到指标呢,小编整体仿真用手动调整的吗?
是手动调整的 很慢
最近试一下优化 回头把结果发出来
好像优化不太行
小编写的不错,路过了
很好啊!小编神人啊!
想好好研究一下这种结果,期待与小编共同讨论
正在整滤波器,调试先
小编做得很好。学习了!
小编您好,我想请教您一个问题,我在使用sonnet仿真的时候,出现了如下的错误,请问您这是什么问题呢?是我对软件设置有问题吗?
frequrncy:2.3 GHZ
Attempted memory allocation of 91.5 KB failed.
post-Analysis:
errors detected: 1 Warnings detected: 0.
非常感谢!
小编您好,我想请教您一个问题,我在使用sonnet仿真的时候,出现了如下的错误,请问您这是什么问题呢?是我对软件设置有问题吗?
frequrncy:2.3 GHZ
Attempted memory allocation of 91.5 KB failed.
post-Analysis:
errors detected: 1 Warnings detected: 0.
非常感谢!
这个是软件的问题,应该说 memory 不够用了
