天线加匹配负载问题
05-08

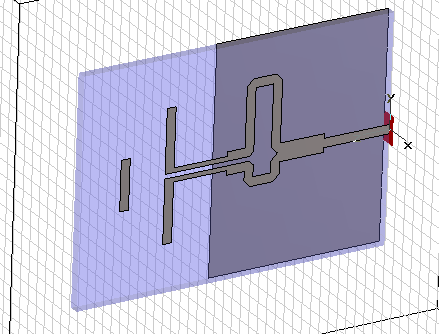

我在做quasi-yagi天线,要在天线末端加个共轭匹配负载,请问怎么解决,急求。
双击此SPICE模型,在Solve的标签中将差分端口的选项的钩打上,就在DS中出来一个端口两条腿了
如上,可以在设计工作室中加上负载阻抗(先不谈是否匹配),不知道我的思路对不对

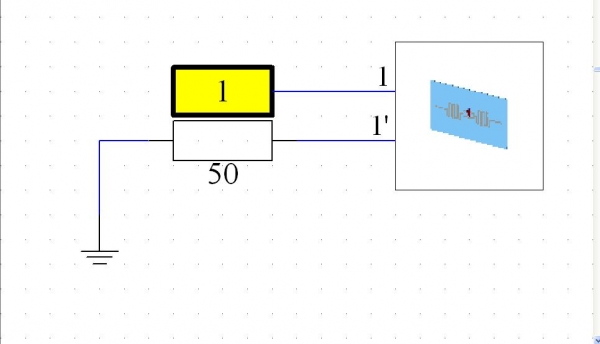

还有一种思路,见下图,貌似与第一种思路的结果是一样的,求证小编了
双击此SPICE模型,在Solve的标签中将差分端口的选项的钩打上,就在DS中出来一个端口两条腿了
楼上有模型可以提供吗?有的话,发上来大家看看更容易解决,可能需要使用Smith圆图进行匹配下,不过二楼的建议也挺好!
DS还真没用过,不知道是DS好用,还是导入到ADS中协仿真好用?
直接把2楼的50ohm改成与s11匹配的阻抗值就可以了吗?cst初学,没用过设计工作室,就如图上这样连着,阻抗是加在天线激励的末端吗?还望高手讲的详细点:4de
直接把2楼的50ohm改成与s11匹配的阻抗值就可以了吗?cst初学,没用过设计工作室,就如图上这样连着,阻抗是加在天线激励的末端吗?还望高手讲的详细点:4de
先波导激励得到S11,用其设置阻抗共轭匹配掉端口阻抗,然后加平面波入射做RCS,匹配阻抗就如2楼说的那么加?恳请指教:21de
同求匹配负载问题,,困惑啊?有高人给指点下。
willium你好,刚才看到去年你问的匹配负载的问题,想知道现在弄明白了吗?我很困惑啊,需要指点……
