ADS设计DGS结构

小弟最近在设计EBG结构的带通滤波器，中心频率2.4GHz的，follow了别人的一个结构，虽然带宽和带内抑制是有了，但是在奇次谐波上有明显的谐振，所以一直想用DGS结构来抑制高次谐波。
但是本人不怎么会用HFSS，所以一直使用ADS来设计的，但是DGS必须在接地面挖一些槽，按照momentum仿真里 设置板材 总得加一个layer 才能在layer上加金属。这样就不是原来单层板的地面了。看了help文档也没有发现有用的东西，望高手解答！感激不尽！

飘过了

我用的2008版ADS，2008的EMDS都不用对DGS建模，好像10版的EMPro可以建模

momentum 當然可以建模, 需要一點小技巧但是不麻煩！

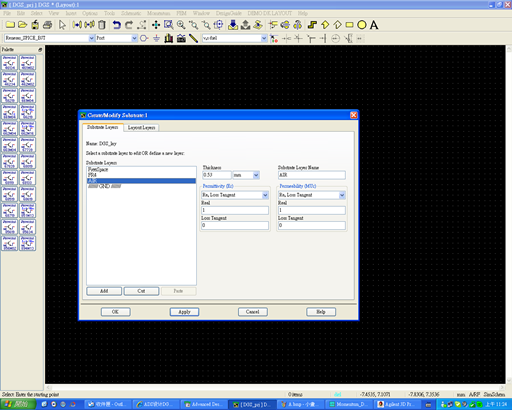

1-. 當然是加一層空氣層 (AIR), 注意一下 ////GND\\\\ ！

2-.改變////GND\\\\層成為 Open ！

3-. 注意底層要設為槽孔的畫法！

4-.再來就是畫好結構, 再用3D 顯示的方式檢查你的構圖！

5-.設定正確,畫法也正確..當然檢查的時候--就是對的！

啊！ 抱怨一下, 寫文期間的圖片位置擺放..會搞死人呀

最近研究出来怎么仿DGS了
大家也可以参照ADS2008射频电路第14章的部分进行设计
如果有问题可以和我联系 QQ：411323515
