高手进来,问一个FEKO加电压源的问题!

05-08
在FEKO里设置电压源的话,是先建立一个edge,在edge上加port,然后在port上加电压源。那么请问一下,这样加源的时候需要设置wire segment length 以及wire segment radius,请问这两个参数的意义是什么呢?有资料说是馈源天线的半径。但是 我观察了一下,设置wire segment radius对剖分没有任何影响,而且无论wire segment radius设置成多少,加源的edge在剖分时仍旧是一个edge,并不会变成一个圆柱体,设置这个参数有什么意义呢?还有,请高手解答一下,这种形式的源,在矩量法里面是怎么处理的呢?

期待中

这两个参数是用来划分网格的吧?具体的值根据不同的求解方法设置不同的值。我看到有个地方有人是这样分享的。
1. 首先segment length不能大于0.1倍lambda0,当然越小越好,因为这样计算越精确。但是,segment length的值必须至少是wire segment radius 的4倍,一般取r =l/2/r。(这里我有一个问题,wire segment radius的值如何确定?最近几次自己做mesh的时候就是因为wire segment radius的值不合适老是出现warning)

2. edge lengh值的确定。feko要求mesh以后,三角形面积A的值不能大于squre(lambda0)/70,如果电脑内存足够的话,feko推荐的edge lengh取值范围为lambda/10到lambda/8之间。
我用feko不是很长,希望互相学习提高。

谢谢了。segment length取的小时也会遇到问题。在求解时提示Singular field on the edge of a triangle.将Singular field on the edge of a triangle改大就没问题了。很困惑。

学习中,一直不会用

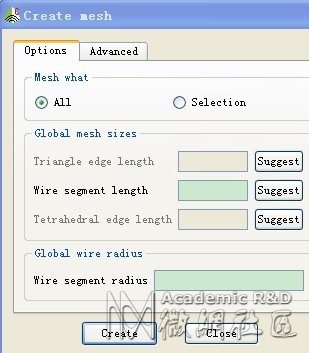

你用的是哪个版本的,我加的电压源上直接就没有上面的提示,而是在进行剖分的时候(mesh),我就回答回答mesh的一些技巧。一般的上面有个建议值,直接点就可以,至于边半径得选只能是越小越好,这与矩量法的本身有关,都得考虑


5.5版本的,有没有上述提示还是看具体的问题了。我分析的是射频线圈会提示上述问题,而且suggest的值根本没法用。Wire radius 太小的话,会影响结构的性能的,毕竟粗线与细线还是不一样的。

在实际结构中,是没有line的,只是FEKO仿真时为了加电源以及负载才加上去的,而且结构中负载比较多,如果用很细的线的话,肯定会影响结构的电磁特性。
