关于cable studio双绞线屏蔽的问题
我想问你一个问题
你在cst cable studio里面画双绞线后,你是怎么切换到microwave里画屏蔽层呀
我前几天也在2009版的cst cable studio里画了一跟线,但我想切换到microwave里画地平面时,实在没办法切换过去。因为我在cst cable studio里新建项目时,我只看到了cst cable studio和设计工作室两种切换标签。
望赐教!
总算遇到个和我一样关注cst cable studio和PCB studio的。
我要建立一个屏蔽双绞线的模型,但是不知道怎样给所选的双绞线加屏蔽层,请各位不吝赐教。谢谢
强调一下,这个双绞线模型是在cst cable studio里建立的
在microwave里画了
你好,我并不是将cable studio中的模型,放到ADS中解决的问题,而是换了一种方案,在microwave中,直接用VBA画了。直接自己设计了一个屏蔽层。
但是我这几天又到cable studio中摸索了一下,不知道想法对不对,说出来我们讨论一下吧:你应该可以看到cable studio界面中的那个shapes选项,他好像就是用来设置地平面的,你鼠标右键,点出菜单,好像就可以选择各种形状的地平面,比如,在我的模型中我选择了housing这一项,我不知道这样对不对,不过你试试无妨,呵呵。
哈哈
最近比较忙
好久没上网了
你说的方法我还没理解到
呵呵
你的意思是双绞线是在cable studio里建模的
屏蔽层是在microwave studio里建模的
我想问的是当你在cable studio里建完双绞线模型后,是怎么切换到microwave studio里的进行VBA操作的
哈哈
实在是搞不懂
因为我觉得如果用到了cable studio和microwave studio两个工作室,那么肯定有一种方式可以把两个工作室里的建的模联系在一起的。就是对两工作室进行切换。
哈哈
方便加我QQ吗
呵呵
我的QQ954863775
谢谢
嗯,xjm519xjm得问题算是已经回答了,具体的实际操作流程就得xjm519xjm你亲自尝试一下了。
雨香现在的模型是直接在MWS里创建的,没有经过CS导出再导入,也算是避开了CS中twisted pair设置里面没有screen的问题。只不过关于那个shape,我不确定housing或者其它几个选项就是shielded screen。CST官网上有一篇关于CS的Application Notes,里面的FTP网线就有屏蔽层(好像还是double shielded)。但是没有提到网线模型创建的具体步骤……
我也在琢磨这个问题,困扰多时了,痛苦
呃。看了半天我都看晕了
在2010版里有个Group:
在Group里面可以对线型进行更改

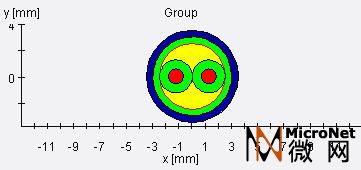

我加了个屏蔽层(蓝色的)就如下了:
不知道小编是不是这个意思。
09版我看有个Object Group,不知道是不是这个功能。
另外2010版里,只要在MWS里建立模型,在CS里都会显示出来。而且在CS里2D modeling完了线缆会自动连接到金属上。
我用的是2009版的,总是装不起,换了第三个XP系统后才装上。真是难伺候。
另外我最近也遇到类似的问题,就是CABLE工作室的功能介绍里有能够显示出电流分布,但我一直找不到哪里能够操作显示电流分布,另外CABLE和MWS的相互转换也没找到怎么操作,HELP文件里也没说,烦啊。不知是我太初级还是没人注意这个问题,不知道上面的诸位高手谁知道怎么操作,望不吝赐教,有礼了……
回复 dearb 的帖子
电流分布不是从CS里看的,是要从CS导出一个rsd文件到MWS或者MS里去看的,到MWS的接口在10版全部完善了,但是09版貌似还没有,建议,用10版吧。

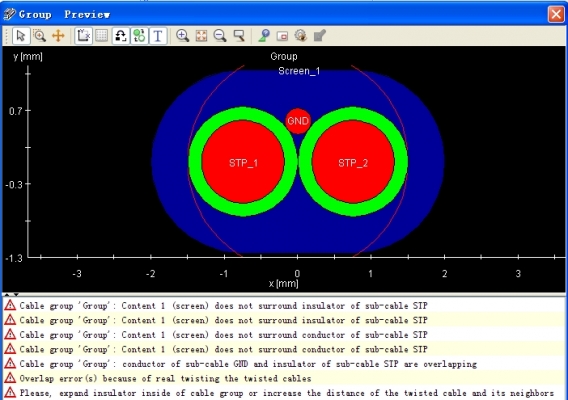

如图,想在Cable里建立STP线缆.总是提示错误。同时也有按照错误修改。未果,请各位指导下.

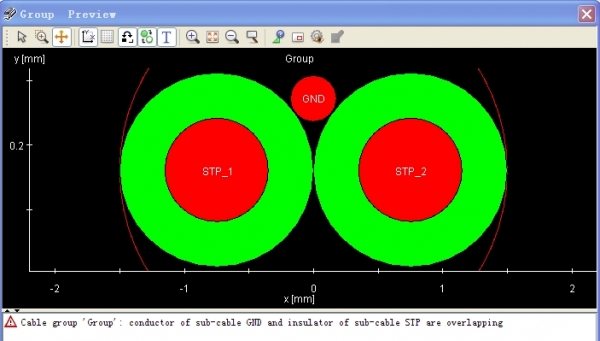

1,图中已经将Twsist 外的绝缘设置到最小.并将材料设置为Air.可是依旧报错.

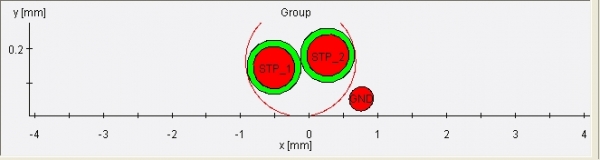

2.原则AUTO layout的话,地线就会跑到外面。貌似是对绞线外框的限制。请问可以怎么改.
谢谢!
