求教腔体与同轴线连接处的建模问题
05-08
回复 ningyuan198 的帖子
yes!
yes!
回复 ningyuan198 的帖子
T and F solver are aviable.
回复 ningyuan198 的帖子
你在微仿上发完,又到这发,给力啊
求CST2009 SP7的飘过~
如果将背景材料设置为normal是不是就可以不用真空来填充孔了?
回复 qianqing 的帖子
就是说只选中外导体就行了?那这个模型要仿真金属腔内的情况,那就只有用瞬态求解器了?
you can just use outside conductor to define the waveguide port.
xue xie yi xia
我想在一个金属腔体中放入一个天线,给腔体打一个孔,用同轴线通过孔给天线馈电。不知同轴线经过孔的部分用CST是如何建模的。
我的做法是:建出金属腔的模型,打一个比同轴线尺寸略大的孔,再建出同轴线的模型(包括内导体,介质,外导体),孔的其他空隙用真空填充。
但是那样做了以后,设置波导端口时,选择面就只能选中介质加内导体;如果硬要选中外导体,那就只能选择代表外导体的那个环形(也就是选不上介质和内导体)。
不知该如何处理,还请各位给些建议,不胜感激。

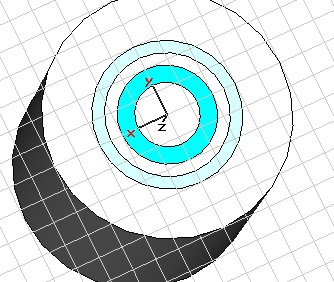

忘了说了,金属腔建的是一个圆柱。最外一层圆环代表真空,往里面的材料分别是PEC,介质,PEC
