同轴馈电建模的相关问题求助

05-08
最近正在研究加脊喇叭天线,模型已建好,但关于同轴馈电建模还有很多问题不是很清楚,希望各位高手不吝赐教。
1.采用波端口,如果端口设置在airbox里面,是不是要加一个金属反射面,其大小如何确定?我尝试了下,不同的半径影响很大,如图所示。
2.如果端口在airbox里面,此时同轴最外层是不是要设置成pec,还是vacuum?
3.同轴的长度和半径大小影响也不小,如何确定?
半径我知道有公式可以算出外内半径比为2.3时刚好特性阻抗是50欧,是不是只要满足这个比例就OK?
4.同轴建模顺序所示怎样的?背景对建模的影响?
5.模型中深入下面脊中的内探针是比同轴外导体多出来的一块,是不是要另外建模?

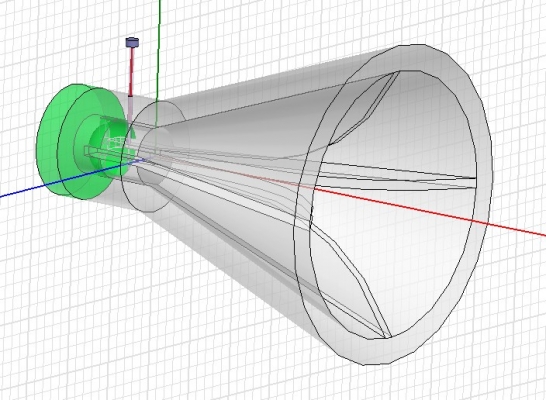

喇叭天线模型

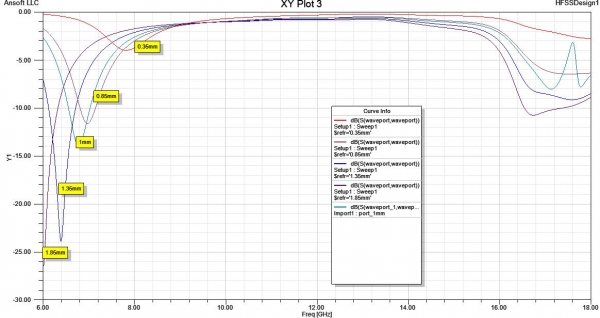

不同的金属反射面的影响


我用cst做过,hfss就不太懂了,同轴线问题,如果你能提前知道实物加工用的同轴线尺寸,就按实物的尺寸建模,如果不知道,就按sma接头尺寸仿真吧,0.65和1.5的内外半径,主要还是保证从50Ω同轴线过度到脊波导的反射小!在同轴线内的内导体、脊间的导体和深入对面脊的导体是一样的,不用分开建模。仿真是为实际加工提供参考依据,实际加工出来的东西还会有很多问题,所以不要再仿真上考虑一下不必要的细节问题!

回复 清水河 的帖子
你好!非常感谢你的解答和指导,受益匪浅,那我再试试,有什么问题再和你讨论讨论
