发个自己做的滤波器之一

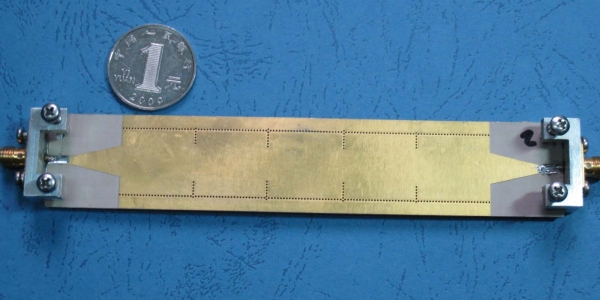

单层SIW滤波器

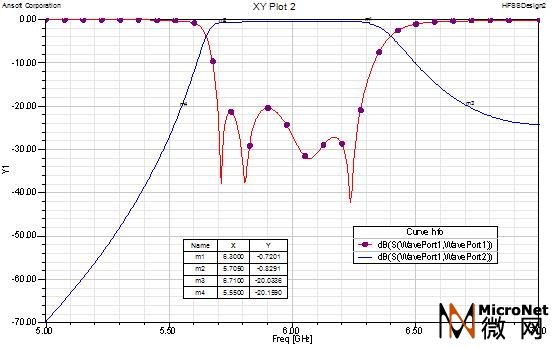

HFSS仿真曲线。

半夜偷偷的发帖。要是 有人顶的话就发测试曲线。嘿嘿。

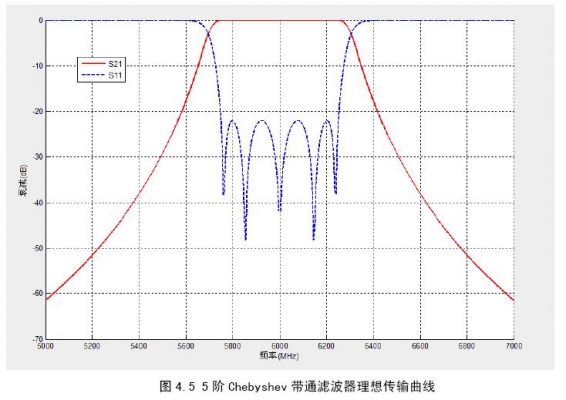

理想情况下的综合曲线。哎。只会简单结构的综合。:(
多多学习。

不错啊，这样的东西很有价值啊

赞一个

小编发上来看看吧, 我也做过很多这样子的滤波器, 你的比较普通, 不过还不错, 加油.

要是把设计模型和制版过程及参数发上来更好了啊！

附加上设计思路和过程，以及仿真调试和实做调试过程，就更完美了。

我也希望如此，把整个流程内遇到的问题都回顾下，分享交流，一起交流，这样会有更好的效果

内容能够涉及到各个方面的考虑就更好了，这也是所谓的真的交流

小编是不是还做了双层滤波器啊, 可以发上来看看, 我更感兴趣些.

多看看这些实际的东西，增长见识！

To wavedyd
是的。改天发哈。
自己做的比较烂。所以。

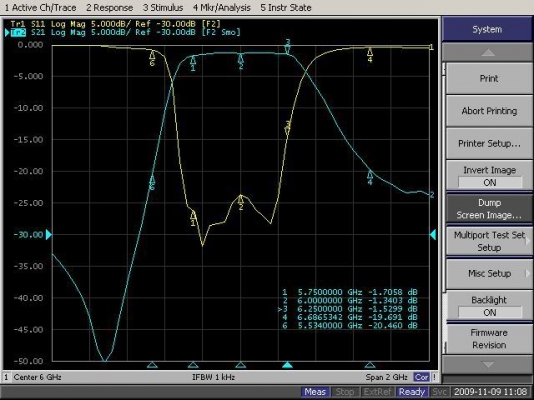

测试数据。还是可以的哈。
测试的时候在微带和SIW之间进行了一些调节。
带内插损小于-1.7dB
袋内回波损耗大于-23dB

To 00d44(老大)
自己做的比较烂，很多理论的东西都学的不好。哎。现在做完了也不太想去碰了。嘿嘿。
到时候看看吧。

交流就是说出自己的分析过程，在交流过程中逐渐完善，何必在意这些呢，试问有几个牛人是什么都懂的呢，我们都是在不断进步中学习的，敞开心扉才是真谛交流的根本

顶一个啊，原创，加威望

简单即美

小编用的什么VNA?

回复 angkao 的帖子

多发点

To xiehaha
矢量网络分析仪好像是8750?
弄了好久了。具体型号忘记了。

HFSS模型好像还在。太多了。也不知道是哪一个了。仿真数据太大就都删掉了。改天有时间仿真好了再发上来吧。

你不发我就要把你的杰作发出来了,顶一个兄弟

楼上啥意思?

楼这测试应该多采一些点, 测试结果还不错, 插损偏大了一点点

我还有一个问题, 小编的滤波器没有任何交叉耦合, 为何在测试时在上边带出现了一个传输零点, 这应该是没有的, 就像仿真一样, 小编有没有分析这是什么原因呢?

简单对这个交织滤波器说明下,
1:设计思路是根据波导和介质的方法来做的,方法和滤波器的设计方法是一样的
2:采用介质层的方法来实现指标,孔位都知道什么意思啦
真像楼上说的一样为什么出现了交叉偶合的通带,偶合孔加工出错和介质层密封性不强,估计是引起这个问题的最主要的原因.
目前得到的这个信息只能这样,数据不全,主要是没时间去分析,惭愧惭愧
交织滤波器目前较为流行,不足之出就是无法调试,所以要求加工良好,频段可以实现到毫米波,大家可以看看相关资料.
特别说明一点ANGKAO兄弟这款东西是自己原创,之间根本没做过滤波器项目,顶一个

j竟然被加分了,惭愧惭愧,占了杨兄的光了

回复 yanjiantao 的帖子

我们鼓励用心交流！这才是我们期望看到的！
