单层切角双极化微带贴片天线的交叉极化和增益效果不是很好 怎么调整?
05-08

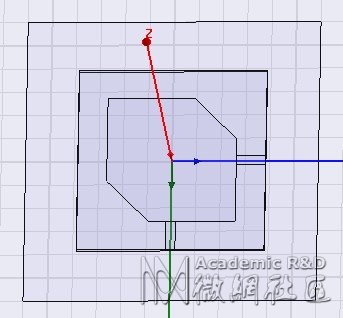

我仿的一个单层切角的双端口的微带贴片天线 S11和S22已经达到我的标准 可是S12 和增益效果很差 怎么解决?求各位
大侠们帮帮忙!
是天线的设计有问题还是?介质是FR4 厚度1mm 请各位帮帮忙啊 着急写论文需要呢
要详细一点
馈电用威尔金森90度电桥,增加两个端口的隔离度试试.
回复 davide2006 的帖子
什么详细一点?
把你的问题详细点
回复 davide2006 的帖子

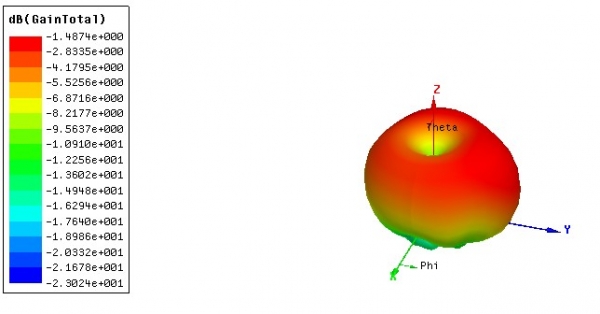

我要设计一个双极化微带天线 频率在5.15G-6G,我用的是切角 微带馈线 介质是FR4厚度1mm,现在带宽是达到了 但是增益是负的 不知道怎么调节
S11和S21符合你的要求并不代表有较好的辐射增益,S11和S21指标较好说明你做到了阻抗匹配。要达到较好的辐射效果还必须做到谐振。也就是说要做到相应频段的谐振效果。你可以更改一下介质基板的尺寸大小(介电常数不能改变)试验一下。如果还是达不到预期的效果,你需要重新做阻抗匹配和谐振匹配。如果你HFSS用的较好的话你可以就现在的尺寸情况用本征模式仿真一下谐振频率是多少。看是否与你需要的频率吻合。联系QQ:36978204。
