RF功放设计中晶体管的Icq是什么意思?
05-08

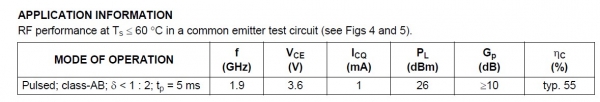

在设计RF功放时,使用中功率三极管BFG21W,其资料上指示Icq=1mA,如下图:
我初期认为是静态工作点的设置,可用ADS仿真时,集电极电流如果是1mA,输出功率只有18dbm,根本到不了Datasheet上说的26dBm,只有吧集电极电流Ic调整到200mA以上时,输出功率才可达到26dBm。
这下就开始对Icq的意思有点糊涂了,到底是啥意思?

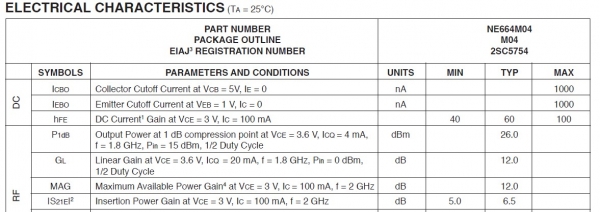

我在另外的功率三极管的Datasheet上也看到类似的说明。如下图是NE664M04的描述:在谈到1db压缩点时提到Icq = 4mA
我初期认为是静态工作点的设置,可用ADS仿真时,集电极电流如果是1mA,输出功率只有18dbm,根本到不了Datasheet上说的26dBm,只有吧集电极电流Ic调整到200mA以上时,输出功率才可达到26dBm。
这下就开始对Icq的意思有点糊涂了,到底是啥意思?
我在另外的功率三极管的Datasheet上也看到类似的说明。如下图是NE664M04的描述:在谈到1db压缩点时提到Icq = 4mA
电路的静态工作点ICQ
不同类别的功放管这个设置不一样的,请参考模拟电子线路设计
我帖子的描述可能没有完全表述我的问题。
其实我想问的是功放管的Datasheet上说Icq=1mA,其1dB压缩点都能到26dBm,可用ADS仿真时,其输出只有很少的增益(Gp<3),只有Ic到200mA以上时输出功率才能达到26dBm(Gp>15)。那Datasheet上的Icq=1mA时如何使得其输出功率达到较大值?
说明你的负载太小了。偏置电流只影响放大器的工作类型,也就是效率,线性之类的,当然不同的工作类型输出功率会有些许不同,但不超过1.5dB。基本上,偏置电流与1dB压缩点无关。
