HFSS中耦合系数的仿真

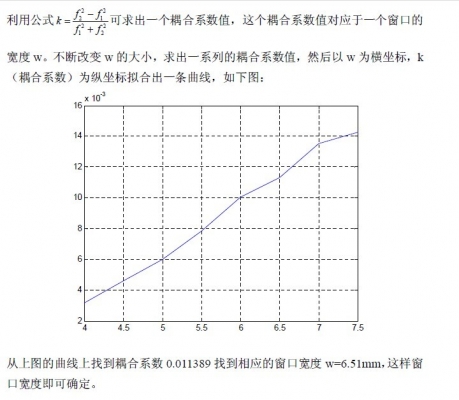

我仿真的是一个2阶的腔体耦合系数模型 请问在HFSS中下面的这一步如何实现好像听说要在HFSS中需要设置频率转变为耦合系数的变量 但刚学HFSS 不是很熟不知道如何实现 求高手能否帮忙写一下详细的操作步骤

在线等待 问题解决了送上200金币哦

这个和用不用HFSS没什么关系。

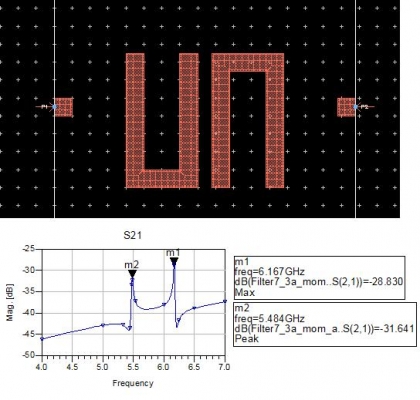

下面是我用ads仿半波长微带谐振腔的步骤，你可以彷着做。
2个端口和谐振腔弱耦合，
S21出现2个峰，2个峰的频率分别是f1，f2，求出k就是2个谐振腔的耦合系数。

谢谢小编哈 我要问的是 这个曲线图在HFSS中怎么生成 我通过仿这两阶的耦合系数生成的曲线图 我就可以根据这个图得出我后面要的腔要开多宽 这个步骤不得很明不知道我们论坛有QQ群没 想交流一下

1是要弱耦合，馈电端口离谐振腔远点。当然要能激起相应的模式。
2是宽度W和k的关系要通过扫描得出，即取不同的W（在我的例子中是两个谐振腔之间的间隔）时求出k，然后画出k-W曲线。

恩 就是第二点了 小编的哪个图跟我的哪个一样的道理 但是我在HFSS中搞不出来 小编能加你QQ吗?

不用QQ很多年。

啊哦 这个得出这个数据我研究老久都没研究出来 阿们。

调节耦合宽度生成K值曲线，然后和理论计算的相比对，相信在曲线上找点的坐标你是会滴

科学面前人人平等，即是是god's father's father‘s…也不例外

.....................

呵呵 找坐标哪是当然会的 只是吗 生成哪图还在探索中

生成图应该是这样的吧：
首先弄个谐振单元（这个我还不是很会，不知道有什么规则），然后像小编那样把两个谐振单元放在一个腔里面，然后把两个腔间缝隙宽度W设成变量，选本征模式，记得No. of mode选成2，扫描W，然后在添加一个变量k，k就是你那个耦合系数表达式哈，然后在画图，以k为y轴，W为x轴，就得到你那个图形了

小编用ADS做的那个两个端口就是起个激励作用，那那两个端口的微带线取得长点对谐振频率有没有影响，还有就是可不可以在momentum中对W进行扫描?

在monentum里直接扫描啊?好像没听说过……
手动调节吧

本征模式下仿真，对于不同空气盒的大小，得出的模式是不同的，这样算出来就准确吗?

看帮助里是可以的，但有些细节步骤还搞不定。

谐振单元：我的例子中每个U型线长度都是1/2波长，想必大家也看出来这其实是半波长谐振单元微带滤波器（Hairpin滤波器）的其中两节。No. of mode选成2估计是要保证奇偶模都能激励起来，f1,f2分别是奇偶模谐振频率。

有差异但不会太大，只要你的空气盒子不是太小或盒顶离结构太近，HFSS是把盒子当做盒子内填充空气的理想导体来处理的，事实上可以改变盒子和结构的距离来微调谐频率。ADS仿真中是把盒子当无穷大来处理的。

首先弄个谐振单元（这个我还不是很会，不知道有什么规则），然后像小编那样把两个谐振单元放在一个腔里面，然后把两个腔间缝隙宽度W设成变量，选本征模式，记得No. of mode选成2，扫描W，然后在添加一个变量k，k就是你那个耦合系数表达式哈，然后在画图，以k为y轴，W为x轴，就得到你那个图形了

TO 19楼:K12为啥要乘上1000呢?

谢谢你的回复哦

不同的盒子貌似频率相差也很大吧?
因为你想没有微带谐振单元的时候，空盒子的谐振频率是和盒子的尺寸相关的，再加入谐振单元后盒子的尺寸影响还是很大的吧。

ADS中貌似也可以加盒子啊?

我试了一下，不同大小的空气盒，相差还是有点点大的。

那是必须的哈，因为谐振腔的谐振频率与其尺寸直接相关，在其中加入谐振单元只不过是相当于在谐振腔中加入一些介质以及有一定镂空的金属带使谐振腔在更多个频率处谐振而已
个人认为

是啊,為什麼K12要x1000?

想问一下，求端口和第一个谐振腔之间的Qe，听说用时延，具体怎么做呢?

想问一下，求端口和第一个谐振腔之间的Qe，听说用时延，具体怎么做呢?

请教下小编
两个port 上两根线，在ads的momentum 是怎么画出来的?
这个应该定义的是边界吧
2个端口的大小 是否会影响 谐振频率呢?
