请教：晶体管的绝对稳定的范围

隔行如隔山，友情支持

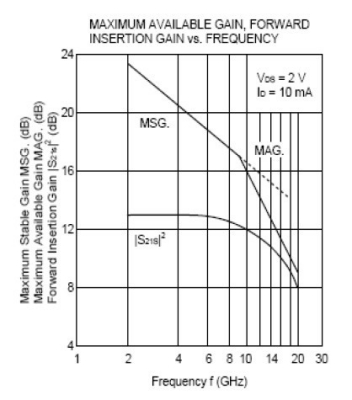

9GHz所对应的点处K=1，9GHz以上的频率对应的是K>1
9GHz以下的频率K<1,此时MSG与MAG两条曲线重叠

回复 00d44 的帖子
thanks anyway！

学过理论上有个稳定性判别园，不过一般看K值。这个图我还看不太懂。

MSG maximum stable gain 是只管子在穩定狀態下能得到的最大gain
MAG maximum avaiable gain是只管子在非穩定狀態下能得到的最大gain
基本上若要達到MAG的話K<1管子會震盪屬於有條件穩定下匹配
大致上是這樣！

从图上看到9GHz和9GHz以上的频率所对应的点处K是大于等于1的，因为是MAG，看一下MAG的定义就清楚了，MAG是在K大于等于1的时候才有意义，也就是9GHz和9GHz以上的频率的S参数决定了K大于等于1.9GHz以下的频率K<1,此时MSG与MAG两条曲线重叠，因为MSG定义为S21/S12,相当于MAG定义式中K=1,k<1时候的增益是很大的，没有办法表达，只能用K等于1的表达了。

回复 huangfeihong88 的帖子
谢谢feihong小编
那条虚线是MSG的，往下折的线是MAG的吧?

回复 ㄚ是怎樣 的帖子
thx

是的！这条曲线是表示管子在稳定状态最大能做到的增益，当然要是不稳定增益还可以大，但是管子不稳定就成振荡器了，要是做放大器，这还了得。

不過有時候管子真的沒辦法做到想要的輸出結果
有時候讓它震盪取得MAG,利用有條件匹配
也是可以做到！
不過不知道有沒有網友，有更好的方法?對於
有條件匹配如何做才會比較好一點?
