用ansoft designer做电磁仿真出现的一些问题
05-08
我用ansoft designer做电磁仿真,其中导如里面的布线图如下:

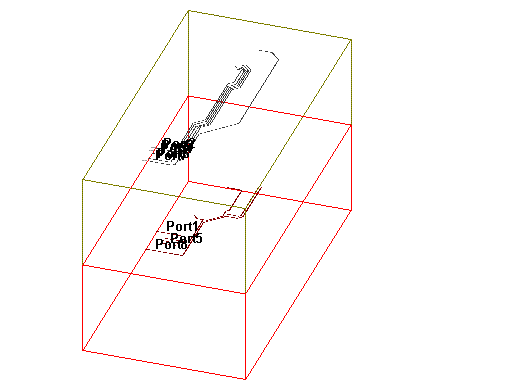

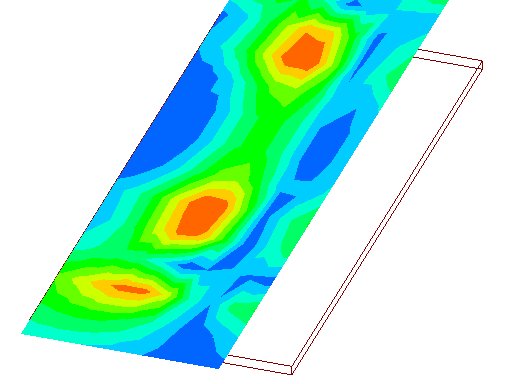

在线的端面共设置了8个端口,想看它的近场分布图.可出来的结果却是这样:

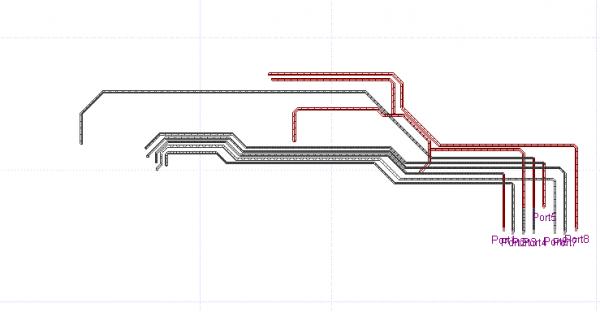

可我想要的结果是如下这样的图:
两者怎么相差这么远啊?请高手指教!:21de
问题已经解决了,是场和模型的距离太远了,所以没看出来!在近场设置里把距离改了就好了!:17de
近场的距离必须设定的,最好设定在表面上看电流分布应该就可以了
顶一下!支持小编的工作!
谢谢小编分享!
8个端口激励同样的源?
支持小编一下 请问小编一下 将PCB导入Ansoft Designer之后该怎么操作啊 我用Ansoft Designer对PCB进行仿真
顶一下!支持小编的工作!
谢谢小编分享!
呵呵,学习了又
