请教ADS仿真出现的错误
05-08
我在画一个LNA时,用到了MuRata的元件库,装了ADS Design Kits后,仿真出现错误:‘C1' is an instance of an undefined model 'GRM18'.请问这是什么原因呢?
要把那个murata的库中那一个东西调出来。我不知道它叫什么。
就是那个只要用其中的电容就必须要调的
回复 jordy 的帖子
请问怎么调出来呢?能不能说的具体一些?非常感谢~
回复 lmt8885 的帖子
我不知道语言该怎么表达,加我Q

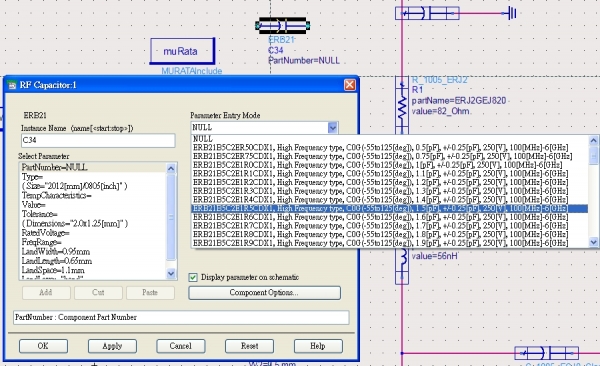

除了加入 design kit 之外, 在工作區內要帶入murata 的 include, 也就是圖中C34 左側的那個! 再來双擊器件icon 會出現"對話窗",
點擊右上角的 V 下箭頭, 選取需要的 "值"..
器件填值
是不是murata的控件没加入?
回复 foxman 的帖子
确实是没有把murata include进去,谢谢~
