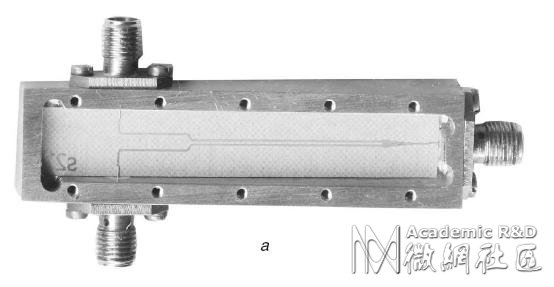

腔体打孔

说的是正面那10个孔?那个孔应该是装腔体盖板的吧。还是指别的什么孔?没看到呢。

功分器?没看见隔离电阻嘛。
看不出介质板是哪种，
孔是装盖板的吧。

用来装销钉固定的吧

那个是安装盖板的螺钉孔，主要考虑一下间距与频率之间的对应关系，以免泄露

不仅是固定作用，还要实现盖板和其他的良好电连接。

微带1/2功分器吧，这样的功分器还是第一次见到，孔是安装腔体盖板用的，其他的没看到什么孔

哦，自己设计腔体时没考虑盖板，有无盖板不晓得影响大不?期待指点。

主要是固定作用 但是要兼顾 微带的距离，如果是EBG技术的话 那就要精确计算了。是结构型滤波器

腔体深度取10倍介质基片厚度，没有盖板应该影响不大吧?

盖上盖板可能谐振点会出现在所用的频段，要小心

无论是无源电路还是有源电路的设计，腔体作用都是必须要考虑的，如果腔体尺寸设计不合适，就会引起寄生谐振，当谐振频率与电路工作频率相近时，就会导致电路性能恶化，甚至无法使用。
腔体深度取10倍介质基片厚度也可能导致谐振，因为腔体尺寸越大，腔体的本征谐振频率就越低，高次模的谐振频率会依次升高，可能某个谐振频率与工作频率就比较接近。当工作频率较低时，寄生谐振现象不是特别突出，当工作频率达到毫米波频段，腔体作用显得尤为显著。
在电路仿真设计时，可以把电路连通腔体一起仿真，只不过在电路外边包个PEC的盒子就可以了，这样结果比较可信。
螺孔主要从EMC设计角度出发，将腔体内电路和外部尽可能的隔离，抑制可能出现的各种干扰。

受教了！C-K波段间的影响大不?对于微带电路，频率提高，损耗变大，有何办法降低损耗呢?

产品经验：
2.5G以下 微带功分器、耦合器的话影响不大，带状线的话影响很大。其他频率的就不太清楚了。
接地不好会导致插损过大，这只是一个方面。

受教了。

12楼说的十分正确，设计腔体尺寸时要考虑到截止频率。

领教
