波端口仿真天线时S11出现大于零?
05-08

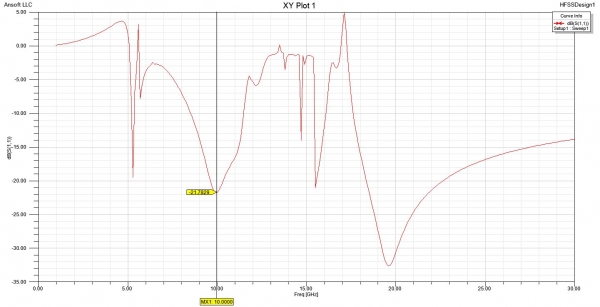

请问各位高手,本人在仿真天线时S11总是出现大于0的情况,如下图所示,请教各位,是什么原因导致的?该如何解决?非常感谢!
我想是因为高次模引起的吧?
我查了些,有人说要把网格划分再细些,还有人说要把端口加长以滤除高次模,求各位达人,有经验的高手解答!
都对,网格收敛、高次模都需要考虑
不过首先把计算频段分段,每段弄窄一点吧,有限元法不是宽带算法,频带边缘网格就不适用了
回复 bighelix 的帖子
是因为带宽的原因啊,好的,那我分段仿真试试,谢谢啊
