基片集成波导CST仿真的边界条件和背景材料怎么设置？
05-08

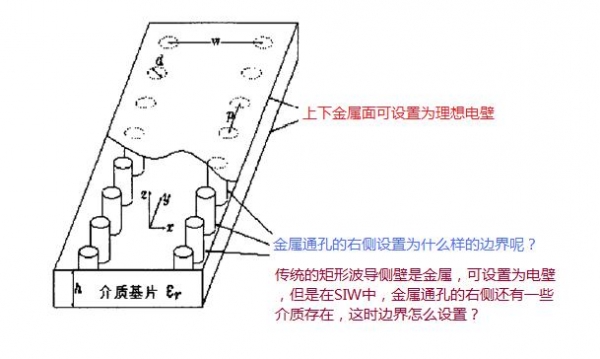

一个普通的基片集成波导在cst中仿真时，金属孔也就是导体柱子嵌在介质层里面，通孔的外面还有若干的介质存在，同一般的矩形波导不同，矩形波导侧壁是理想电壁，但是基片集成波导侧壁除了有金属柱，还有残余介质，请问，仿真时的边界?
回复 hotchili 的帖子
设计侧壁为PEC边界，然后你试一试open and space吧，以前我仿真过，好像差别都不大的。只是提个建议，具体你在问问其他大师吧，呵呵
毫无疑问,设成open或open add space.
设成open或open add space.
非常好
