已经仿差不多的LC滤波器在板子上怎么调呢?
元件值基本上好弄,但是照着焊上去显然不行,但是这些元件,要如何调节呢?大致变化方向?哪些元件变大些?哪些元件变小些?调试方法?谢谢大侠了!
这个要靠自己的调试经验了!摸索一下吧!
这个调试经验很重要。支持楼上!不过你既然有模拟,在模拟过程中个元件的大小都影响那里应该有所启发的啊!或者你也可以适当的调节你的模拟,变化元件值看看。
回复 2# huangfeihong88
谢谢,努力ing
3楼说的对啊!你在仿真的时候为了达到预定的指标,肯定改动了电感和电容的值,好好想想,对你调试就是一个方向啊!
三楼说得对,要多调试,总结经验.
基本上是调电感,比调电容要省事很多,
不过结构很重要,一个好的结构调起来要很容易,有些结构虽然仿真很好,但是就是调不出来.
我现在也在探索ING,希望大家都来讨论一下
實際經驗,設計思路
Lump元件與元件之間的連接線多少也會影響參數,但是主要的還是要透過電感或電容的值來去修正,建議是先調整電容因為市面上電容值大小比較多,相對地選擇性也高;也可試著在Port1及Port2加個微帶線來進行匹配也是可行的!
为什么不用仪器看呢?我记着R/S有一款便携式矢网调滤波器很方便,型号忘记了!
就像上面说的,调电感比较方便。但设计时要注意,电容和电感大小要合适,否则调试时可能动一下就可能发生很大的变化

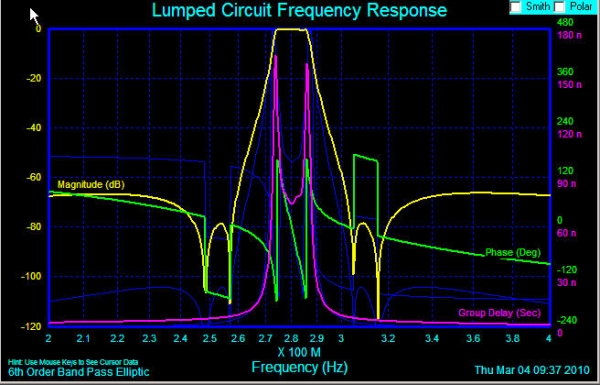

这是个6阶最少电感椭圆LC哈,椭圆的调起是要老火些。它各级的大致规律是中间四级串联的两级管高端的抑制也就是那两个极点,并联的两级管低端的抑制。你试一试就知道具体那集管哪个极点了哈。另外两级就主要是对通带有影响了。
不过看了你的图觉得电容值好像不大对头,这些电容值可以使用标称片式电容来达到或接近吗。当然你是测试过这些电容或者有其他方法就无视这个问题哈。反正我是都测好了手里有的片式电容在该频率的大概电容值后再来确定仿真的电容值的。
还有就是这种结构是有悬空节点哦,280M的话杂散会不会有较大影响也有点怀疑,只做过频率较低一些的LC,所以问的不对恳请赐教哈。
回复 10# 62905695
请教一下 咋侧电容容值?用专门仪器?
我这一般都是用矢网测的,就是用矢网的单端测试,通过SMITH图来看的。不过要注意校准的问题。
也有专门的电容测试用小仪器,,叫什么我大清楚,而且精度不高。
另外一个常用方法就自己搭个谐振电路来测了。
还有就是用电桥
小编这个是已经调过的嘛?看着感觉就是设置了一下指标 选择了响应类型得到的原始曲线
回复 11# 蓝色火焰
电容容值测量 可以使用LCR测试仪啊
回复 62905695 的帖子
能具体谈一谈
矢网单端测试及如何校准吗?
找个磁珠放到电感线圈里面,观察波形变化就可以调试了,先调带外零点,再调其他的。
LCR测出来的值真的不准吗?
