cst中波端口设置问题

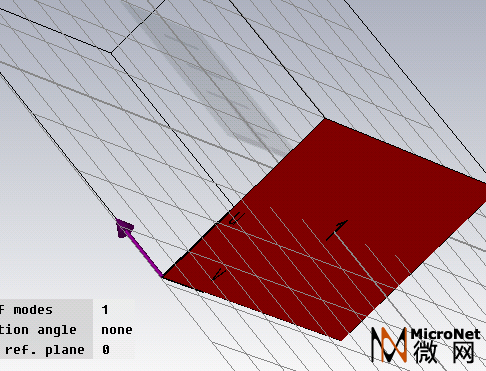

我用的共面波导馈电,这个波端口的位子应该设在哪里呢》?我现在是在那个空气盒子似的边界上
还有那个箭头表示什么?HFSS里面的波端口是从地面指向馈线的，这里的箭头怎么在边上
请教各位，谢谢！

首先说清楚你做的是什么，不同结构端口设置是有说法的，另外箭头表示能量馈入的方向

谢谢
我做的是天线，八木天线。能量的方向是馈源的，跟HFSS里的积分线不同吧?
共面波导的端口设置比较复杂，后来我把端口设在天线的侧馈点处，发现差别挺大的。
我的问题是端口的位置是在边界上呢?还是在天线馈电的地方?

首先要了解CPW工作原理，馈电端口实际上就是要馈入等效的波进入，箭头是能量馈入的方向和积分线没关系，CST也可以设置积分线，但一般都采取默认设置，CPW是指天线和地是共面结构，因此要在中间馈线和两侧地之间形成TEM波形，因此可设置端口，覆盖地和馈线，端口高端一般3~5h，宽度一般是5~10W，这个数字我记得不是很清了，你可以在本版搜索下相关介绍
另外CST算例里也有类似的例子，你可参考学习下

HFSS里面我做过CPW的馈电，所以了解一些。
波端口的大小也不是问题
算例里面的波端口设置都是直接选择一个面的，而且不是CPW馈电。
我就是不知道这个端口的位置应该在哪里?因为HFSS里的是要在边界上的，不然就要用一个反射面。
cst里呢?边界上还是也要一个金属盒子做反射面的?
帖子我差不多都看过的，好像没有CPW馈电的吧，大多只是一般的波端口
因为端口的位置对结果影响还是挺大的，我不确定哪一种是正确的
不知道有没有人做过这个的，可以给点参考意见。

CST不需要反射面，模拟真实情况即可

恩 好的 谢谢及时回复，呵呵。我现在用HFSS一起做，算是做个对比吧，个人比较相信HFSS。可惜，我另一个天线在HFSS里面不能仿，只能用cst做了

个人喜好问题，哪个用的方便就用哪个，没有定论！

是的，個人習慣問題吧，以前用HFSS，現因其它需要，學用CST
