A、B类放大器漏极最大电压有可能超过电源电压吗?

05-08

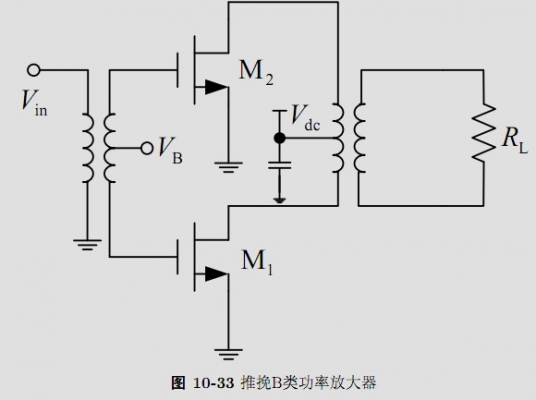

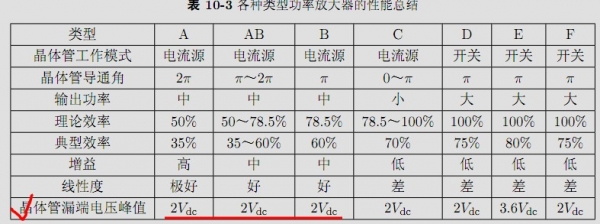

B类与D类工作在推挽方式,由于变压器的作用漏极电压是可以去到2Vdd,但A-C类放大器下面图片所说也是可以达到2Vdd的,为什么呢~




由于RF choke 的存在

小编找一些开关电源的书看一看就能明白了

只能这样理解了:当管子为OFF的瞬间,电感感应出反向电动势,与VCC叠加起来刚好是2VCC
但为什么反向电动势刚好是VCC呢

E类的为什么是3.6Vdc呢?

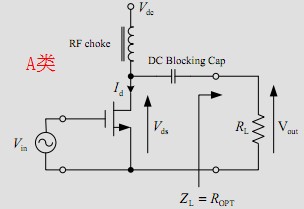

解释一下A类吧,其余的请小编自己好好思考一下!首先得假设输出的信号正负峰值是一样的。Vds的电压应该是直流电压Vdc与交流电压Vout的和。Vout的负峰值是多少呢?显然当Vds = 0时,按三极管说已经是深度饱和了(好像FET不叫这个,学疏才浅,忘了),不管怎么样,已经到管子极限了,所以负峰值为-Vdc,这样正峰值就是Vdc,Vds最大就为2Vdc了。以上讨论都是理想情况下和基于输出信号不失真的情况下讨论的,实际不失真对称信号的输出Vds会小于2Vdc,因为在Vds接近于零的时候管子已经饱和了(暂且当做三极管讲吧)。当然如果不管下半分是否截止失真,Vds还是可以大于2Vdc的,但是又有什么使用价值呢?其余的电路就请小编自己分析一下了,最好也给我们分享一下您的分析结果

回复 livanfield 的帖子
解释一下A类吧,其余的请小编自己好好思考一下!首先得假设输出的信号正负峰值是一样的。Vds的电压应该是直流电压Vdc与交流电压Vout的和。Vout的负峰值是多少呢?显然当Vds = 0时,按三极管说已经是深度饱和了(好像FET不叫这个,学疏才浅,忘了),不管怎么样,已经到管子极限了,所以负峰值为-Vdc,这样正峰值就是Vdc,Vds最大就为2Vdc了。以上讨论都是理想情况下和基于输出信号不失真的情况下讨论的,实际不失真对称信号的输出Vds会小于2Vdc,因为在Vds接近于零的时候管子已经饱和了(暂且当做三极管讲吧)。当然如果不管下半分是否截止失真,Vds还是可以大于2Vdc的,但是又有什么使用价值呢?其余的电路就请小编自己分析一下了,最好也给我们分享一下您的分析结果

回楼上,你的意思我不太明白。你从Vout的电压峰峰值反推漏端电压是不恰当的,因为Vout是由漏端电压决定的。这个电路的漏端负峰值应该是0,正峰值应该是2Vdc,应该是RF choke的原因,但为什么是2倍的关系,还望楼下接力解答~
另外FET导通貌似是叫做线性区

这是一个极限参数
