仿真快结束时的警告
05-08
各位网友:
大家好!
我在用CST仿真振子的时候出现一个警告,是在仿真结束时出现的,最后看驻波,方向图,感觉还对,就不知道这个警告是什么原因引起的,以及怎么避免这个警告:
Maximun number of pulse widths simulated,solver stopped.
Please note that the steady state energy criterion has not been satisfied.
请教大家啊!
大家好!
我在用CST仿真振子的时候出现一个警告,是在仿真结束时出现的,最后看驻波,方向图,感觉还对,就不知道这个警告是什么原因引起的,以及怎么避免这个警告:
Maximun number of pulse widths simulated,solver stopped.
Please note that the steady state energy criterion has not been satisfied.
请教大家啊!
设置稳定收敛因子太小了
请教cem-uestc, 那我应该怎么设置你所说的稳定收敛因子啊?
我以前仿真也碰到此类问题了,后来我把网格设置加密,以后就不出现了。你可以试试
时域仿真能量没有衰减到你的设定值以下
大家的说法貌似不一啊! 加我QQ 272675064
谢谢啊!
应该是一致的
设置稳定收敛因子太小了
你设置的收敛误差太小,指定时间能量无法衰减到你指定的值 如-30db
我以前仿真也碰到此类问题了,后来我把网格设置加密,以后就不出现了。你可以试试
网格加密提高计算精度,使计算不发散,在指定时间内收敛到指定值
一个是收敛判据 -30db或-40db
二是增加时间步数 一般在高q值问题中容易出现这个问题

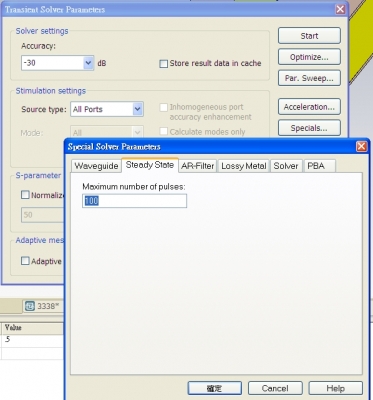

是這裡的數值需要修改..
可能由于结构高Q值,每周期能量衰减很小,对于这类问题,时域求解可以考虑降低能量收敛标准或者是采用AR滤波器,或者采用楼上foxman的方法,也可以采用频域或本征模求解,个人拙见
