发现使用离散端口和波导端口的结果差别很大，请大家帮忙分析原因

05-08

还是仿真CMOS中的无源器件，在使用离散端口时的结果如图1-1和1-2所示，和中心频率和理论结果差别较大，使用波导端口时，如图2-1和2-2所示中心频率和理论结果差别不大，但是插入损耗却相距甚远，请问是怎么回事?请指教

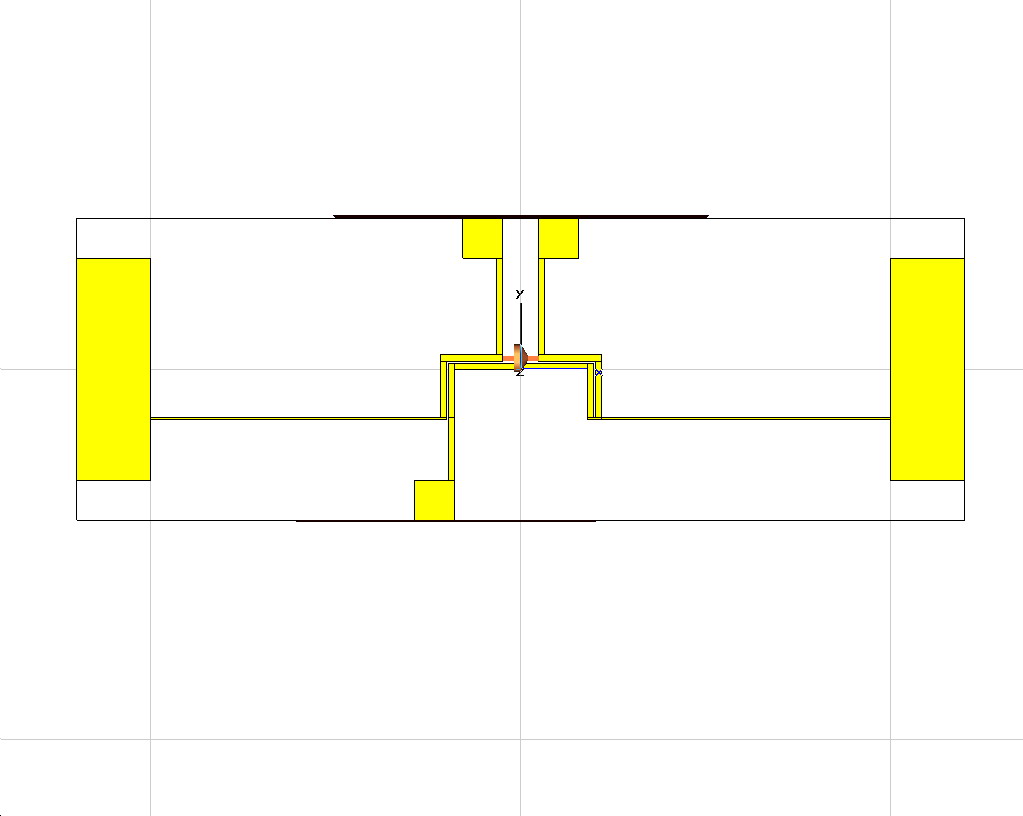

1-1

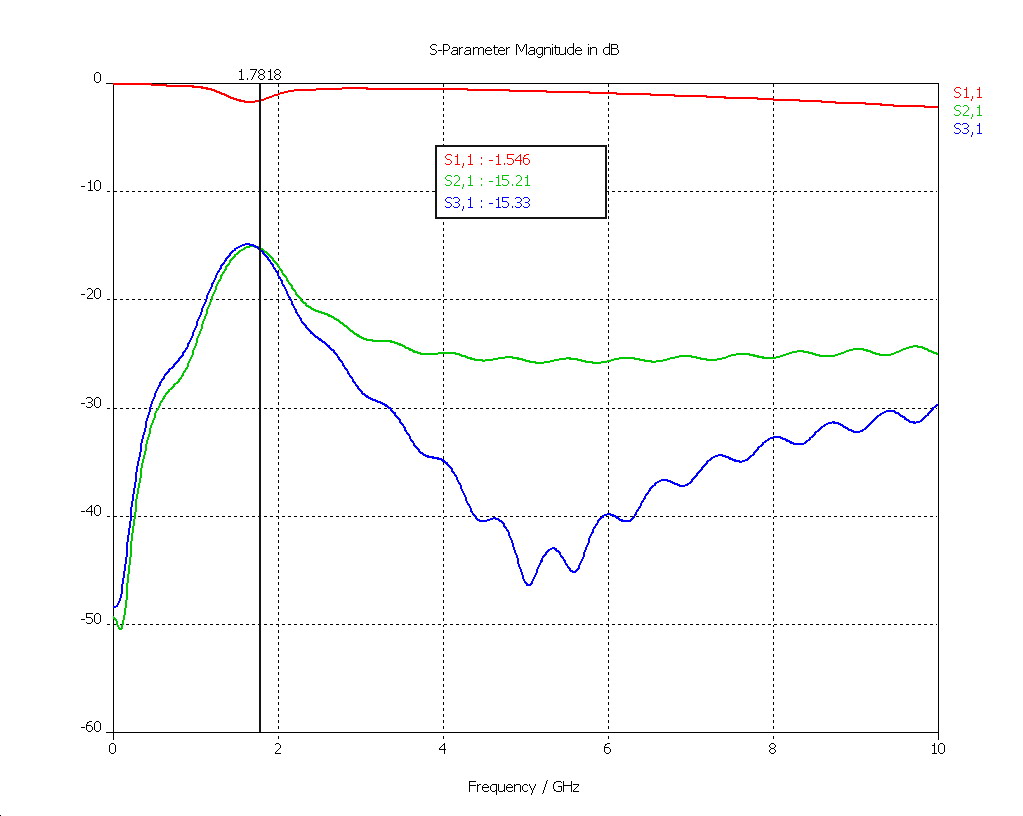

1-2

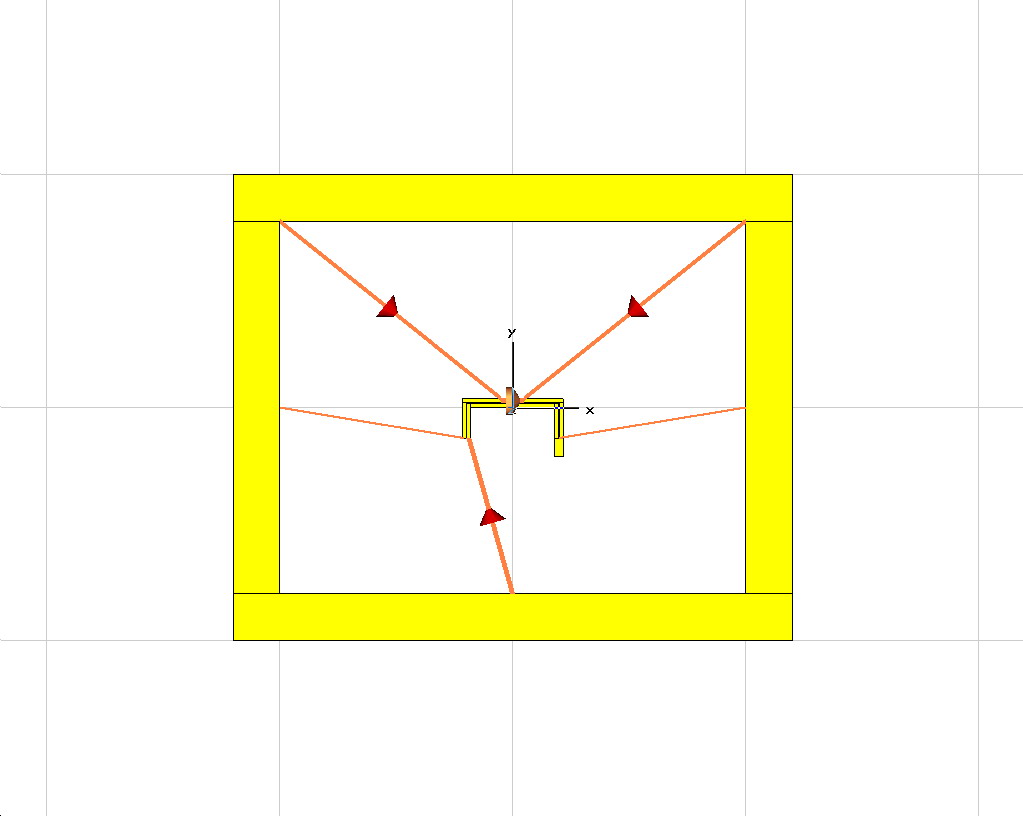

2-1

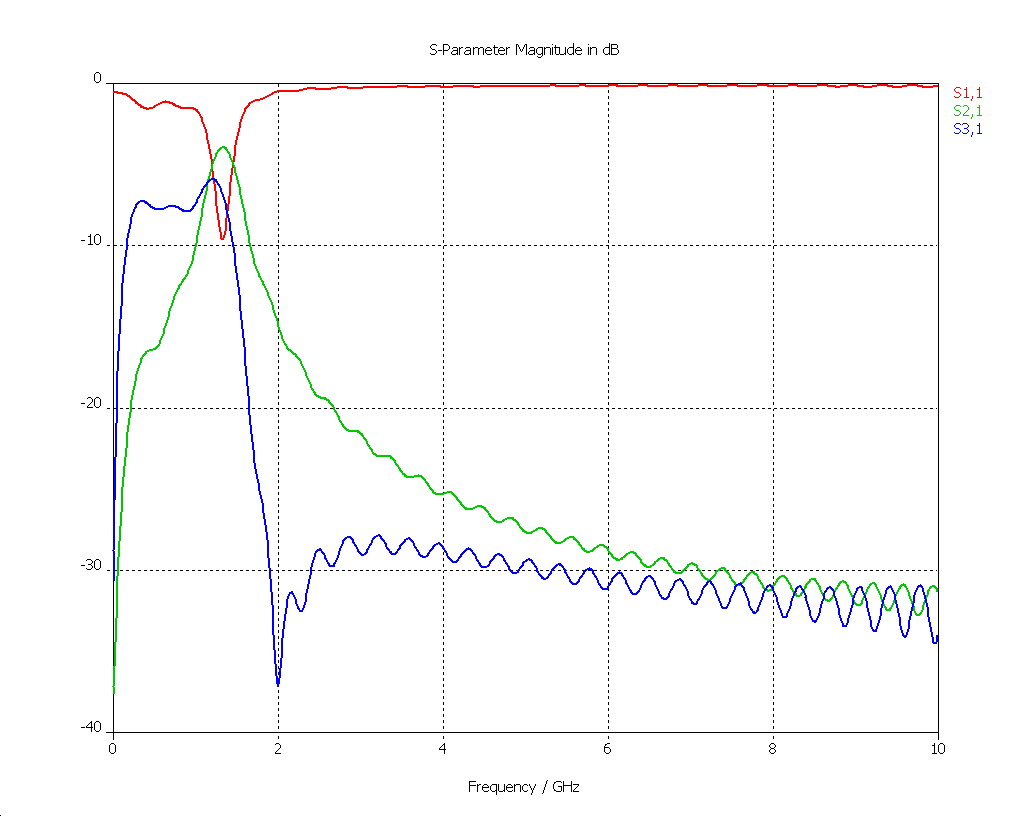

2-2

因為離散端口只有(R)標準阻抗,不帶"共軛複數" (+/- jw).也無法加入..
波導端口帶有"共軛複數" (+/- jw).且隨波導端口與接觸物截面積有關聯,所以設波導端口是有差別的.
